Leitfaden zur Qualitätsprüfung und Inspektion von K9-Rohren aus duktilem Gusseisen

Bei Projekten mit duktilen Gussrohrleitungen beginnen Qualitätsprobleme nur selten im Rohrgraben. Sie entstehen in der Regel viel früher – beim Schmelzen, Gießen, Auskleiden, bei der hydrostatischen Prüfung oder sogar erst bei der abschließenden Sichtprüfung. Deshalb ist die Qualitätsprüfung von K9-Rohren aus duktilem Gusseisen nicht einfach nur ein Kontrollpunkt vor dem Versand. Sie entscheidet darüber, ob ein Rohr unter Druck zuverlässig funktioniert, langfristig korrosionsbeständig bleibt und sich bei der Installation passgenau verbinden lässt.

Für Einkäufer, Bauunternehmen und Ingenieure besteht die Herausforderung nicht nur darin, ein Rohr mit der Kennzeichnung „K9“ zu finden. Die eigentliche Frage lautet, ob das Produkt mit ausreichender Sorgfalt hergestellt und geprüft wurde, um den Anforderungen von Trinkwassersystemen, kommunalen Verteilnetzen und Infrastrukturprojekten gerecht zu werden, bei denen Ausfälle hohe Kosten verursachen. Shanxi Datong Foundry Co.,Ltd. mit Sitz im Chuandi Industrial Park, Kreis Zezhou, verfolgt hierfür ein integriertes Produktionsmodell, das Schmelz- und Gießprozesse kombiniert und zugleich Formstücke sowie Gummidichtringe herstellt. Diese Integration ist wichtig, da eine gleichbleibende Rohstoffkontrolle und Prozesskoordination entscheidend für die zuverlässige Qualität von Rohren aus duktilem Gusseisen sind.

Warum die Prüfung von K9-Rohren wichtiger ist, als viele Käufer erwarten

K9-Rohre aus duktilem Gusseisen werden aus gutem Grund ausgewählt: Sie vereinen Festigkeit, Langlebigkeit und praxisgerechte Installationseigenschaften. Die Bezeichnung allein garantiert jedoch keine einheitliche Qualität zwischen verschiedenen Herstellern. Rohre, die oberflächlich akzeptabel erscheinen, können dennoch verdeckte Mängel wie Schwankungen der Wanddicke, Gussfehler, mangelhafte Muffenabmessungen, unzureichende Zinkbeschichtung oder uneinheitliche Zementmörtelauskleidungen aufweisen.

Unter realen Projektbedingungen können sich diese Probleme als Undichtigkeiten an Verbindungen, verringerte hydraulische Leistung, vorzeitige Korrosion oder Transportschäden zeigen, noch bevor das Rohr verlegt wurde. Deshalb sollte die Prüfung als eine Abfolge von Kontrollpunkten verstanden werden und nicht als kurzer Blick vor dem Verladen.

Die Materialkontrolle beginnt, bevor das Rohr Gestalt annimmt

Die erste Ebene der Qualitätskontrolle beginnt mit dem geschmolzenen Eisen selbst. Bei der Herstellung von Rohren aus duktilem Gusseisen beeinflusst die chemische Zusammensetzung unmittelbar die Graphitbildung, die mechanische Festigkeit, die Bruchdehnung und die allgemeine Gussstabilität. Weicht die Schmelzchemie von einem akzeptablen Bereich ab, können nachgelagerte Prozesse zwar reibungslos erscheinen, während die innere Struktur des Rohres etwas anderes zeigt.

Eine integrierte Fabrikumgebung ist hier besonders vorteilhaft. Da Shanxi Datong Foundry Co.,Ltd. Schmelzen und Gießen kombiniert, können die Produktionsteams Rohstoffeinsatz und Zustände des flüssigen Eisens genauer überwachen als bei fragmentierten Lieferstrukturen. Dies trägt dazu bei, Unterschiede zwischen Chargen zu verringern und stabilere Ergebnisse bei der Kugelgraphitbildung zu unterstützen.

In dieser Phase achten Hersteller in der Regel besonders auf:

• Chemische Zusammensetzung des flüssigen Eisens
• Kugelgraphitanteil und Graphitverteilung
• Kontrolle von Verunreinigungen, die die Zähigkeit oder Gussintegrität beeinträchtigen können
• Temperaturmanagement vor dem Gießen

Für den Käufer mag dies weit von Beschaffungsentscheidungen entfernt erscheinen, tatsächlich ist es jedoch eines der deutlichsten Zeichen für die Ernsthaftigkeit eines Herstellers. Ein Lieferant, der die Schmelzkontrolle klar erläutern kann, ist oft vertrauenswürdiger als einer, der nur über das Erscheinungsbild fertiger Rohre spricht.

Maßprüfung: Die unauffällige Prüfung, die Verzögerungen auf der Baustelle verhindert

Nicht jeder Mangel ist auffällig. Manchmal wird die größte Projektstörung durch ein Rohr verursacht, das nur geringfügig außerhalb der Toleranz liegt. Muffen- und Spitzendabmessungen, Wanddicke, wirksame Länge, Geradheit und Rundheit beeinflussen alle, ob das Rohr vor Ort schnell und sicher verbunden werden kann.

Die Maßprüfung ist bei K9-Rohren aus duktilem Gusseisen besonders wichtig, da die Installationseffizienz von der präzisen Verbindung von Rohren, Formstücken und Gummidichtringen abhängt. Abweichungen können zu Montageschwierigkeiten, beschädigten Dichtungen oder Ausrichtungsproblemen führen, die auf der Baustelle zusätzlichen Arbeitsaufwand verursachen.

Hier hat auch ein Hersteller, der sowohl Rohre als auch zugehörige Komponenten produziert, einen betrieblichen Vorteil. Die Kompatibilität lässt sich leichter sicherstellen, wenn Rohre, Formstücke und Dichtungselemente innerhalb desselben Fertigungsumfelds entwickelt werden, anstatt von voneinander unabhängigen Lieferanten bezogen zu werden.

Die hydrostatische Druckprüfung ist unverzichtbar

Wenn es einen Prüfschritt gibt, den Käufer niemals auf die leichte Schulter nehmen sollten, dann ist es die hydrostatische Prüfung. Die Druckprüfung bestätigt, dass der Rohrkörper dem Innendruck ohne Leckage oder strukturelles Versagen standhält. Sie ist einer der praxisrelevantesten Indikatoren für die Fertigungsintegrität, da sie Probleme aufdeckt, die durch eine reine Sichtprüfung nicht erkannt werden können.

Bei der hydrostatischen Prüfung wird jedes Rohr für einen festgelegten Zeitraum einem definierten Innendruck ausgesetzt. Ziel ist nicht nur das „Bestehen“ einer Prüfung, sondern der Nachweis, dass der Guss einwandfrei sowie frei von verdeckten Rissen, Porosität oder Schwachstellen ist. Rohre für Wassertransport und kommunale Infrastruktur müssen über lange Einsatzzeiten wiederholt unter Druck funktionieren; daher ist diese Prüfung zentral für das Vertrauen der Käufer.

Bei Gesprächen über Qualitätsprüfungen mit einem Lieferanten lohnt es sich zu fragen, wie Druckprüfungen durchgeführt werden, wie mit Ausfällen umgegangen wird und ob Prüfaufzeichnungen chargenbezogen rückverfolgbar sind.

Oberflächen- und Beschichtungsprüfung dienen der langfristigen Nutzung, nicht der Optik

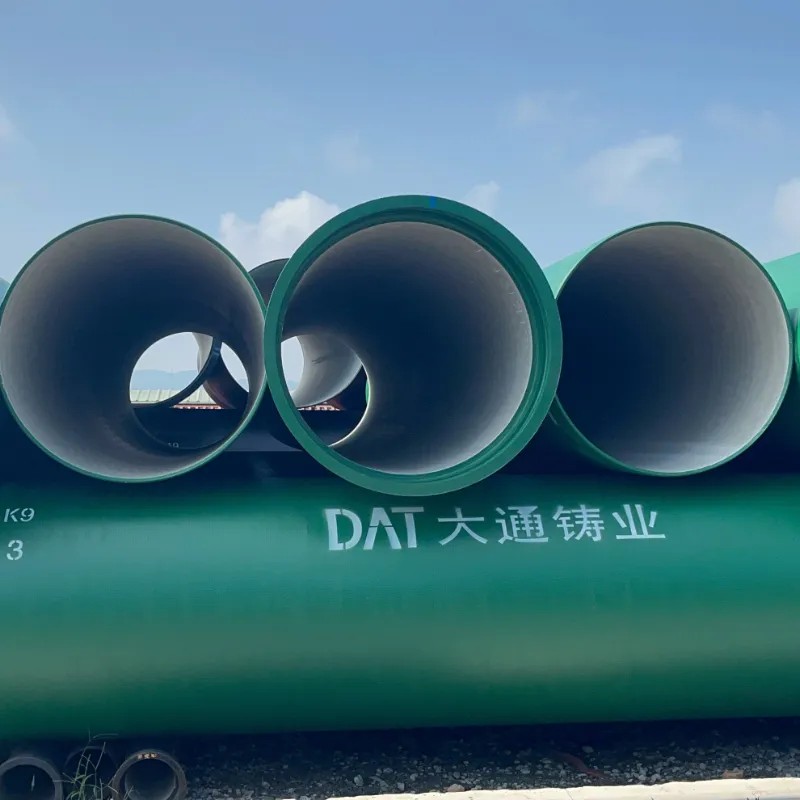

Eine glatte Oberfläche kann beruhigend wirken, doch die Oberflächenprüfung sollte über das Erscheinungsbild hinausgehen. Bei Rohren aus duktilem Gusseisen sind äußere und innere Schutzsysteme Teil der Strategie für die Nutzungsdauer des Produkts. Außen achten Käufer häufig auf eine ordnungsgemäße Zinkbeschichtung und Bitumen- oder eine gleichwertige Endbeschichtung. Innen ist die Qualität der Zementmörtelauskleidung wichtig für die Durchflussleistung, den Wasserschutz und die Widerstandsfähigkeit gegen Innenangriffe.

Die Prüfung in dieser Phase umfasst üblicherweise die Kontrolle auf:

• Oberflächenfehler wie Schorfstellen, Risse, Kaltläufe oder sichtbare Einschlüsse
• Gleichmäßigkeit der Außenbeschichtung
• Haftung und Durchgängigkeit der Innenauskleidung
• Beschädigungen an Muffe, Spitzende und Rohrenden

Es ist ein häufiger Fehler anzunehmen, dass alle Oberflächenunregelmäßigkeiten unbedenklich sind. Einige sind geringfügig und reparierbar; andere können auf tieferliegende Guss- oder Handhabungsprobleme hinweisen. Ein sorgfältiges Inspektionsteam kennt den Unterschied und wendet einheitliche Abnahmekriterien an.

Die Prüfung mechanischer Eigenschaften zeigt, wie sich das Rohr unter Belastung verhält

K9-Rohre aus duktilem Gusseisen werden geschätzt, weil sie sowohl Festigkeit als auch ein Maß an Duktilität bieten, das ihnen ermöglicht, Installationsbelastungen und Betriebsbedingungen besser zu tolerieren als spröde Werkstoffe. Mechanische Prüfungen helfen zu bestätigen, dass das Rohr dieses erwartete Verhalten tatsächlich bietet.

Zu den typischen Prüfungen gehören Zugfestigkeit, Bruchdehnung und gegebenenfalls Härte- oder Gefügeuntersuchungen. Diese Prüfungen sind wichtig, weil von einem Rohr nicht nur erwartet wird, dem inneren Wasserdruck zu widerstehen. Es muss auch Transport, Entladung, unterschiedliche Bettungsverhältnisse und gelegentliche äußere Belastungen durch Verkehr oder Bodenverhältnisse überstehen.

Für Projekteinkäufer sind Prüfzeugnisse nützlich – noch wichtiger ist jedoch das Verständnis dessen, was sie aussagen. Zahlen sollten nicht isoliert betrachtet werden. Sie sollten im Kontext von Prozesskonsistenz, Rohrklasse und geltenden Normen sinnvoll sein.

Verbindungs- und Dichtungsleistung darf niemals nachrangig behandelt werden

Selbst ein gut gegossenes Rohr kann unzureichend funktionieren, wenn das Verbindungssystem schlecht kontrolliert wird. In der Praxis treten viele Probleme vor Ort eher bei der Dichtungszuverlässigkeit als durch ein Versagen des Rohrkörpers auf. Da Shanxi Datong Foundry Co.,Ltd. auch Gummidichtringe herstellt, kann die Kompatibilität der Verbindungen während Produktion und Prüfung abgestimmter gesteuert werden.

Dies ist wichtig für die Einschubkraft, die Dichtungskompression, das Verhalten bei Winkelabweichungen und die Leckagebeständigkeit nach der Installation. Käufer, die einen Lieferanten bewerten, sollten darauf achten, wie Dichtungen gelagert, geprüft und auf die Muffengeometrie abgestimmt werden. Kleine Abweichungen können später kostspielige Probleme verursachen.

In umfassenderen Rohrleitungssystemen benötigen auch Durchflussregelkomponenten eine vergleichbare Sorgfalt. Beispielsweise können Beschaffungsteams, die Ventile und Rohrleitungszubehör vergleichen, Produkte wie dasExzentrische Halbkugelventil zusammen mit Rohrleitungen prüfen, um sicherzustellen, dass das gesamte Netz auf zuverlässigen drucktragenden Komponenten basiert und nicht auf isolierten Produktentscheidungen.

Wie ein Hersteller über das Musterrohr hinaus bewertet werden kann

Ein hochwertig wirkendes Muster kann irreführend sein. Was Käufer tatsächlich verstehen müssen, ist, ob der Hersteller die Qualität über alle Produktionsläufe hinweg konstant halten kann. Eine gute Bewertung umfasst häufig einige einfache Fragen:

• Wird der Schmelzprozess intern kontrolliert oder ausgelagert?
• Sind Gieß-, Beschichtungs- und Auskleidungsschritte chargenbezogen rückverfolgbar?
• Welche Maß- und hydrostatischen Prüfungen werden an fertigen Rohren durchgeführt?
• Wie werden nicht konforme Produkte identifiziert und ausgesondert?
• Kann der Lieferant die Prüfnormen klar und ohne vage Formulierungen erläutern?

Diese Fragen offenbaren häufig mehr als eine Broschüre. Konsistenz, Rückverfolgbarkeit und Prozesstransparenz sind in der Regel bessere Indikatoren für die zukünftige Leistung als allgemeine Marketingaussagen.

Eine praktische Methode zur Bewertung von Prüfergebnissen

Wenn Sie einen Werksprüfbericht oder Prüfunterlagen prüfen, sollten Sie sich nicht nur auf einen einzelnen Punkt konzentrieren. Ein Rohr, das chemische oder Zugfestigkeitsanforderungen erfüllt, aber eine mangelhafte Beschichtungskontrolle oder Maßabweichungen aufweist, birgt weiterhin Projektrisiken. Denken Sie in Ebenen: Materialintegrität, Geometrie, Druckbeständigkeit, Auskleidungsqualität und Dichtungskompatibilität wirken zusammen.

Dies ist besonders relevant bei kommunalen Wasser- und Infrastrukturanwendungen, bei denen Rohre über Jahrzehnte im Einsatz bleiben sollen. Ein niedrigerer Anschaffungspreis kann teuer werden, wenn sich die Installation verlangsamt, Leckageraten steigen oder Austauschzyklen zu früh beginnen.

Qualitätsprüfung und Inspektion sollten daher nicht als Unterlagen betrachtet werden, die der Lieferung lediglich beigefügt sind. Sie belegen, wie ernsthaft der Hersteller Risiken vom Ofen bis zum endgültigen Versand steuert.

Für alle, die K9-Rohre aus duktilem Gusseisen beschaffen, ist der sicherste Ansatz, einen Lieferanten zu suchen, der jede Produktionsphase mit einer klaren Prüfungslogik verknüpfen kann. Hier zeigt die integrierte Fertigung ihren tatsächlichen Wert. Wenn Schmelzen, Gießen, Rohrproduktion sowie die Abstimmung von Formstücken und Dichtringen in einem System gesteuert werden, wird die Qualitätskontrolle weniger reaktiv und von Beginn an stärker integriert. Bei Rohrleitungsprojekten ist eine solche Kontrolle oft der Unterschied zwischen einem Produkt, das lediglich geliefert wird, und einem Produkt, das zuverlässig funktioniert.
