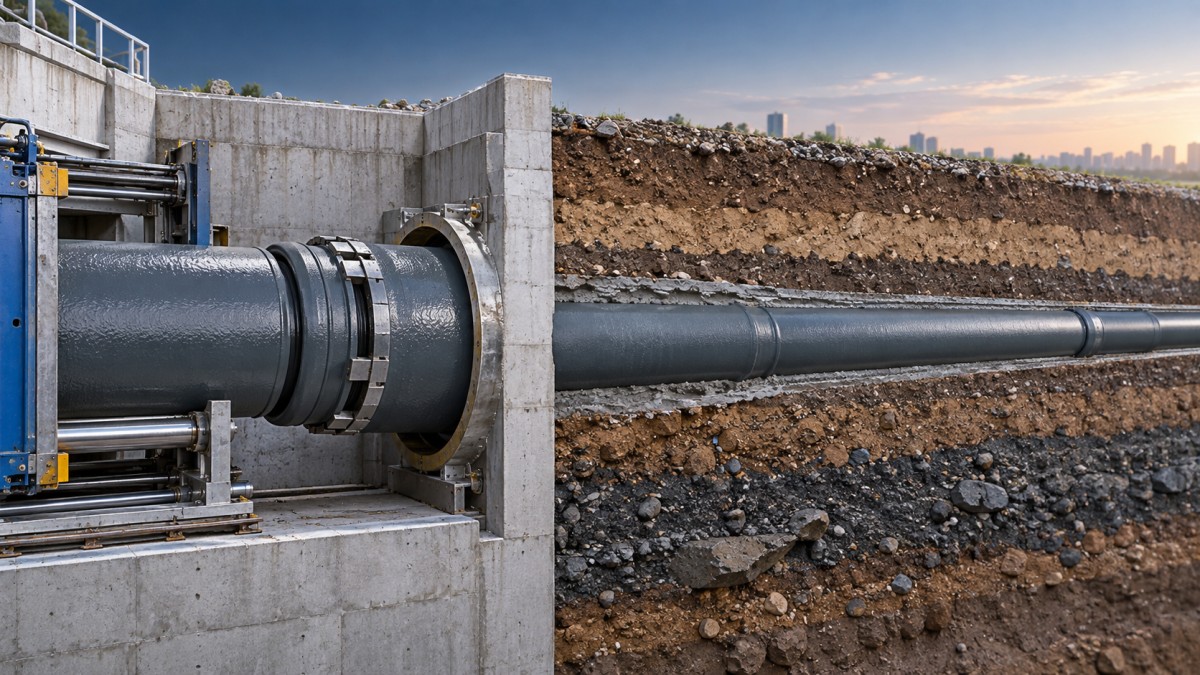

Spezifikation von EN 545 Gussrohren mit Kugelgraphit für die grabenlose Erneuerung von Wasserhauptleitungen

Die grabenlose Erneuerung von Wasserhauptleitungen kann Straßen schützen, Oberflächenbeeinträchtigungen verringern und den Zeitraum verkürzen, in dem Verkehr oder nahegelegene Betriebsabläufe beeinträchtigt werden. Sie konzentriert jedoch auch Risiken unterirdisch: Sobald die Installation beginnt, muss das Rohr Zug-, Press-, örtlichen Bodendruck-, Ausrichtungsänderungs- und Betriebsdruckbelastungen der erneuerten Hauptleitung standhalten. Daher sollte die Spezifikation von EN 545-Rohren aus duktilem Gusseisen mit dem Installationsverfahren und den verifizierten Bodenverhältnissen beginnen – nicht allein mit der Nennweite.

Die zentrale Entscheidung besteht darin, ein vollständiges Rohrsystem zu spezifizieren: mit einem EN 545-konformen Druckrohr, einer Verbindungsausführung, die für die zu erwartenden Zug- und Winkelbewegungen geeignet ist, einem dem Bodenmilieu entsprechenden Korrosionsschutz sowie mit Abmessungen, die mit dem grabenlosen Verfahren kompatibel sind. Ein robuster Rohrkörper ist wichtig, doch die Leistung bei der Erneuerung hängt oft ebenso stark von der Zugfestigkeit der Verbindungen, den Installationslasten, der Geometrie der Baugruben und den Übergangsdetails an bestehenden Anschlüssen ab.

Beginnen Sie mit dem Erneuerungsverfahren, da es die Rohranforderungen verändert

„Grabenlos“ umfasst mehrere Verfahren mit sehr unterschiedlichen mechanischen Anforderungen. Berstlining, Relining, Horizontalspülbohrungen, gesteuerte Bohrungen und kurze Pressrohrinstallationen belasten das Produkt nicht auf dieselbe Weise. Eine Spezifikation, die für einen Austausch in offener Bauweise geeignet ist, kann für eine Einzugs- oder zugfeste Installation unvollständig sein.

• Relining: Das neue Rohr wird durch ein vorhandenes Altrohr eingeführt. Außendurchmesser, Muffenausführung, Verbindungsprofil, Platz in der Einzugsgrube und Reibung beim Einziehen werden zu zentralen Faktoren. Der verringerte Innendurchmesser nach der Erneuerung muss ebenfalls hydraulisch geprüft werden.
• Berstlining: Das Ersatzrohr kann hohen Zugkräften und unregelmäßigen Widerständen durch das aufgebrochene Altrohr und den umgebenden Boden ausgesetzt sein. Die Auslegung benötigt einen klaren Lastpfad und ein Verbindungssystem, das sich unter Installationszug nicht trennt.
• Horizontalspülbohrung oder gesteuerte Installation: Krümmung, Bohrstabilität, Zuglasten, Management der Bohrspülung und Eintrittswinkel müssen gemeinsam geprüft werden. Die zulässige Abwinkelung jeder Verbindung ersetzt nicht die Kontrolle des Gesamtradius der Bohrung.
• Pressen aus Baugruben: Drucklasten, Ausrichtung, Kraftübertragung und Endschutz erfordern besondere ingenieurtechnische Aufmerksamkeit. Es darf nicht angenommen werden, dass Standard-Steckmuffenverbindungen zur Übertragung von Presskräften geeignet sind, sofern nicht die vollständige Anordnung dafür ausgelegt ist.

Bitten Sie den Installationsunternehmer vor der Ausschreibung, das vorgesehene Verfahren, die maximale Installationskraft, die erwartete Krümmung, die Abmessungen der Baugruben und alle erwarteten Hindernisse anzugeben. Dies sind Planungsgrundlagen und keine Baustellendetails, die erst nach der Lieferung gelöst werden sollen.

Definieren Sie die Betriebsbedingungen vor der Auswahl von Druckklasse und Wandausführung

EN 545-Rohre aus duktilem Gusseisen sind für Wasseranwendungen vorgesehen, jedoch sollte die Projektspezifikation die tatsächlichen Betriebsbedingungen angeben: normalen Betriebsdruck, erwarteten Druckstoß, Prüfdruck, statische Förderhöhe sowie alle Vakuum- oder transienten Zustände, die beim Befüllen, Entleeren oder Pumpenbetrieb auftreten können. Die Auswahl der Druckklasse sollte mit diesen Werten und mit dem Durchmesser abgestimmt werden, anstatt als Standardposition behandelt zu werden.

Eine K9-Rohrausführung kann geeignet sein, wenn die hydraulische und konstruktive Auslegung dies unterstützt. Die gelieferten Rohrdaten fürRohre aus duktilem Gusseisen K9 umfassen einen Größenbereich von DN80–DN2600, einen Betriebsdruck von 1,0–1,6 MPa, eine Zugfestigkeit von mindestens 420 MPa und eine Bruchdehnung von mindestens 10%. Diese Werte sind nützliche Ausgangspunkte, ersetzen jedoch nicht die Bestätigung der Druckstoßbedingungen des Projekts, der grabenlosen Installationslasten und der Anschlussbeschränkungen.

Formulieren Sie keine Druckanforderung, ohne anzugeben, ob sie sich auf den Dauerbetrieb, die hydrostatische Prüfung oder transiente Zustände bezieht. Mehrdeutige Druckangaben können zu einem Rohr führen, das im Normalbetrieb ausreichend erscheint, aber nicht für den anspruchsvollsten Abschnitt seines Lebenszyklus bewertet wurde.

Die Wahl der Verbindung ist meist der Punkt, an dem grabenlose Spezifikationen gelingen oder scheitern

In konventionellen erdverlegten Rohrleitungen können flexible Steckmuffenverbindungen begrenzte Winkelabweichungen und Bodenbewegungen aufnehmen und gleichzeitig die Dichtheit gewährleisten. Diese Flexibilität bleibt bei Erneuerungsmaßnahmen wertvoll, insbesondere wenn Baugruben begrenzt sind oder kleinere Ausrichtungsanpassungen unvermeidlich sind. Eine flexible Verbindung ist jedoch nicht automatisch eine zugfeste Verbindung.

Wenn das Installationsverfahren Längszug einbringt, wenn Schubkräfte nicht durch herkömmliche Widerlager aufgenommen werden können oder wenn zukünftige Bodenbewegungen Axialkräfte erzeugen können, sollte die Spezifikation eine geeignete Zugkraftsicherungsstrategie festlegen. Dies kann selbstsichernde Verbindungen, ausgelegte zugfeste Rohrlängen oder technisch geplante Verankerungen an Bögen, T-Stücken, Armaturen und Anschlusspunkten umfassen. Der erforderliche Ansatz hängt vom Lastfall und der Netzstruktur ab.

Im Verbindungsplan zu klärende Fragen

• Wird der Rohrstrang während der Installation gezogen, geschoben oder beides?
• Wie hoch ist die maximal erwartete Zugkraft einschließlich Reibung und Sicherheitsreserve?
• Ist eine Abwinkelung der Verbindungen erforderlich, um der geplanten Trasse zu folgen, und welche Abwinkelung pro Verbindung ist zulässig?
• Befinden sich Bögen oder Richtungsänderungen in einem begrenzten Baugrubenbereich?
• Wie werden Schubkräfte an Armaturen, Hydrantenabgängen, Blindenden und Übergängen kontrolliert?
• Ist der Dichtring für das geförderte Wasser und die spezifizierten Installationsbedingungen geeignet?

Geben Sie den Verbindungstyp für jeden relevanten Rohrleitungsabschnitt an, anstatt mehrere Alternativen ohne Zuordnung ihrer Verwendung aufzuführen. Steckmuffen-, Flansch- und selbstsichernde Verbindungen erfüllen unterschiedliche Funktionen. Flanschrohre sind häufig in Schächten, bei Anlagenanschlüssen oder in kurzen zugänglichen Abschnitten sinnvoll, während eine zugfeste Ausführung erforderlich sein kann, wenn Axiallasten durch den Rohrstrang übertragen werden müssen.

Prüfen Sie die Geometrie in den Baugruben, nicht nur entlang der Trasse

Viele Einschränkungen bei der grabenlosen Erneuerung werden an Start- und Zielgruben festgestellt. Eine Rohrlänge, die für Transport und Verlegung in offener Bauweise effizient ist, kann schwierig zu handhaben sein, wenn die Grubenlänge, der Freiraum für den Kran oder der Einführwinkel begrenzt sind. Standardlängen von 6 m, einschließlich bei Bedarf auf 5,7 m gekürzter Längen, sollten anhand des tatsächlichen Arbeitsbereichs und der Verfahrensanweisung bewertet werden.

Prüfen Sie den Außendurchmesser über das gesamte Verbindungsprofil und nicht nur die Nennweite. Beim Relining kann der Freiraum im Altrohr durch Ablagerungen, Verformungen, alte Verbindungen, Versätze oder örtliche Reparaturen reduziert sein. Eine Zustandsuntersuchung kann zeigen, dass ein theoretisch geeignetes Einzugsrohr einen bestimmten Abschnitt ohne Reinigung, örtliche Aufgrabung oder ein alternatives Erneuerungsverfahren nicht passieren kann.

Unterscheiden Sie bei gekrümmten Trassen zwischen allmählicher Trassenkrümmung und abrupten Richtungsänderungen. Allmähliche Krümmungen können durch die zulässige Abwinkelung der Verbindungen innerhalb der Herstellergrenzen bewältigt werden. Abrupte Änderungen erfordern im Allgemeinen Formstücke oder speziell konzipierte Anordnungen. Der Versuch, eine Rohrleitung durch einen kleineren Radius zu zwingen, als das Verbindungssystem zulässt, kann Beschichtungen beschädigen, Verbindungen überbeanspruchen oder schwer erkennbare Dichtungsprobleme verursachen.

Spezifizieren Sie den Schutz als Reaktion auf die tatsächliche Umgebung

Grabenlose Arbeiten können Rohrbeschichtungen beim Einziehen Abrieb aussetzen und nach der Installation unbekannten Bodenbedingungen aussetzen. Die Spezifikation sollte das Außenkorrosionsschutzsystem, jeden aufgrund der Bodenuntersuchung erforderlichen zusätzlichen Schutz sowie das Prüf- oder Reparaturverfahren für Beschichtungsschäden an Baugruben und Anschlüssen festlegen.

Die Innenauskleidung verdient gleiche Aufmerksamkeit. Wasserchemie, Sedimentbedingungen, Fließgeschwindigkeit und die erwartete Betriebsbeanspruchung beeinflussen die Wahl der Auskleidung und die langfristige hydraulische Leistung. Vermeiden Sie allgemeine Formulierungen wie „Standardauskleidung“, wenn das Projekt bekannte Einschränkungen der Wasserqualität aufweist oder wenn die erneuerte Hauptleitung an ein bestehendes System mit unterschiedlichen Betriebsmerkmalen angeschlossen wird.

Wenn die Trasse durch aggressiven Boden, kontaminierten Untergrund oder Bereiche mit Streuströmen verläuft, sollte das Planungsteam den Korrosionsschutzansatz vor der Bestellung bestätigen. Diese Bedingungen werden nicht einfach durch die Vorgabe einer höheren Wandklasse gelöst. Tragfähigkeit und Korrosionsschutz behandeln unterschiedliche Risiken.

Erstellen Sie eine Beschaffungsspezifikation, die bei der Lieferung geprüft werden kann

Eine brauchbare Spezifikation ermöglicht es dem Projektteam, die auf der Baustelle eintreffende Ware zu überprüfen. Sie sollte die anwendbare Norm, Nennweite, Druckklasse oder Wandanforderung, Rohrlänge, Verbindungstyp, Auskleidung, Außenbeschichtung, Dichtungsanforderungen, Formstücke, Zugkraftsicherungskomponenten und erforderliche Dokumentation angeben. Außerdem sollte sie festlegen, wie zugeschnittene Längen, Sonderteile und Übergänge zu bestehenden Materialien gekennzeichnet werden.

Koordinieren Sie die Rohrlieferung mit der Installationsreihenfolge

Selbst ein korrekt ausgelegtes Rohrsystem kann Verzögerungen verursachen, wenn Formstücke, Dichtungen, zugfeste Komponenten und Übergangsstücke als separate Beschaffungen in einer späten Projektphase behandelt werden. Erstellen Sie einen Materialplan entsprechend der Installationsreihenfolge: Komponenten für die Startgrube, Zwischenrohrlängen, Trassenänderungen, Anschlüsse am Zielende, Armaturen und Komponenten für die Inbetriebnahme. Bestätigen Sie, dass jede Komponente kompatible Abmessungen und Verbindungsanschlüsse aufweist.

Überprüfen Sie bei der Wareneingangskontrolle Kennzeichnungen, Abmessungen, Beschichtungszustand, Sauberkeit der Verbindungen, Lagerung der Dichtungen und die Verfügbarkeit der erforderlichen Zugkraftsicherungshardware. Schützen Sie Dichtflächen vor Schmutz und Beschädigungen. Bei einer grabenlosen Maßnahme kann ein kleiner Defekt an einer Muffe oder Dichtung schwer und kostspielig zugänglich werden, sobald das Rohr in die Bohrung oder Hauptleitung eingezogen wurde.

Die zuverlässigste Spezifikation für EN 545-Rohre aus duktilem Gusseisen ist daher eine, die Betriebsdruck, Installationskraft, Verbindungsverhalten, Bodenbedingungen und Anschlussdetails in einem einheitlich abgestimmten Paket verknüpft. Dieser Ansatz gibt dem Bauteam klare einzuhaltende Grenzen vor und verringert die Wahrscheinlichkeit, dass ein geeignetes Rohr mit einem ungeeigneten grabenlosen Installationsverfahren kombiniert wird.
