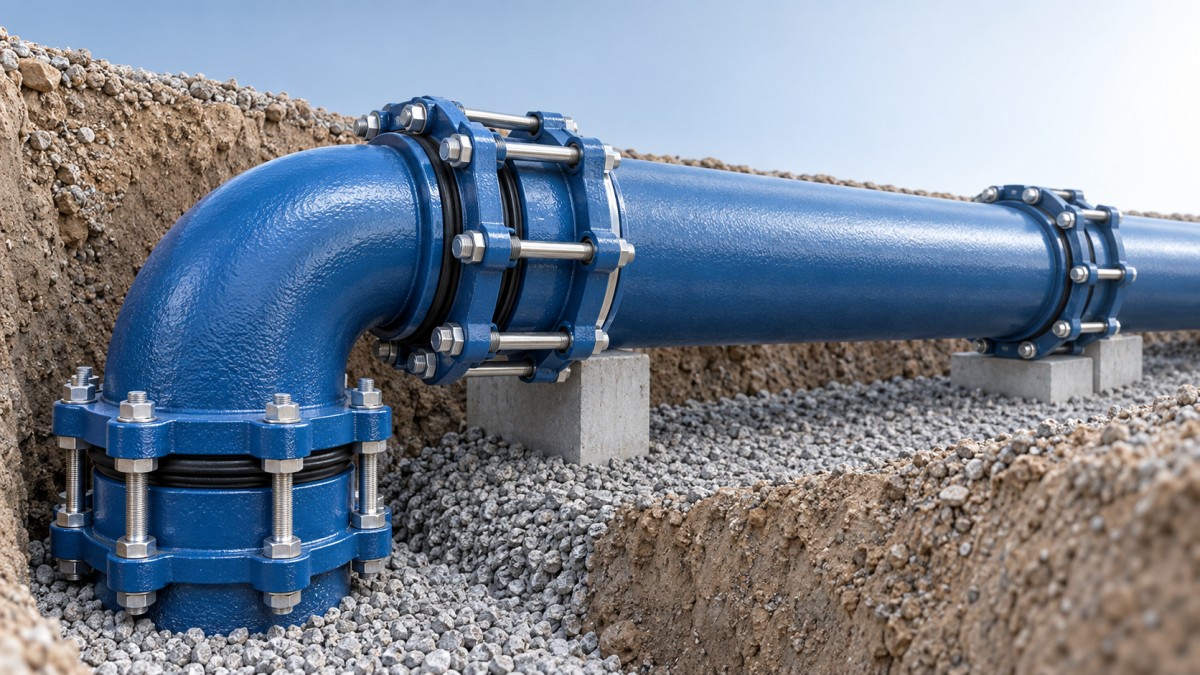

EN 545 Rohrverbindungsoptionen zur Reduzierung des Installationsrisikos auf der Baustelle

Die Auswahl der Verbindung für ein EN 545 Duktilgussrohr sollte mit den Bedingungen der Trasse beginnen, nicht mit der Verbindung, die zufällig am einfachsten zu bestellen ist. Eine Verbindung, die sich in einem geraden, stabilen Graben bewährt, kann bei Richtungsänderungen der Rohrleitung, bei der Durchquerung von problematischem Baugrund, beim Anschluss an bestehende Anlagen oder bei möglichen Bewegungen nach dem Verfüllen zu Montageproblemen führen.

Für Baustellenteams ist das praktische Ziel einfach: Die Leitung soll installiert werden, ohne Rohrenden gewaltsam in Position zu bringen, die Dichtung zu beschädigen, die Ausrichtung zu verlieren oder eine Verbindung zu schaffen, die später schwer zu prüfen und zu reparieren ist. Steckmuffen-, mechanische und zugfeste Verbindungen können alle geeignet sein, lösen jedoch unterschiedliche Risiken auf der Baustelle. Die falsche Wahl wird oft erst nach der Druckprüfung oder nach dem Schließen des Grabens sichtbar.

Beginnen Sie mit Bewegung, Zugänglichkeit und Ausrichtung

Bevor Sie einen Verbindungstyp auswählen, bewerten Sie den Abschnitt der Rohrleitung, in dem er eingesetzt wird. Prüfen Sie, ob die Leitung gerade verläuft und auf einer tragfähigen Bettung liegt, ob sie die Richtung ändert, ob der Graben beengt ist und ob Schubkräfte mit herkömmlichen Sicherungsmethoden beherrscht werden können. Diese Fragen sind wichtiger als eine allgemeine Präferenz für einen bestimmten Formstücktyp.

Bei der Installation eines EN 545 Duktilgussrohrs muss auch berücksichtigt werden, was nach der Herstellung der Verbindung geschieht. Setzungen, thermische Bewegungen, Vibrationen durch nahegelegenen Verkehr oder Anlagen, Armaturenbetätigung und Druckänderungen können eine Verbindung belasten. Eine Verbindung muss nicht sichtbar locker sein, um gefährdet zu sein; ein Rohr, das geringfügig aus seiner vorgesehenen Einstecktiefe herausgezogen wurde, kann die Dichtungssicherheit verringern und eine vermeidbare Schwachstelle schaffen.

Der sinnvollste Auswahlansatz besteht darin, die Verbindung dem vorherrschenden Montagerisiko anzupassen:

• Wählen Sie eine flexible Steckmuffenverbindung, wenn eine schnelle Montage und eine begrenzte Winkelabweichung bei einer normalerweise stabilen Trasse erforderlich sind.
• Wählen Sie eine mechanische Verbindung, wenn kontrolliertes Verschrauben, Anpassungsfähigkeit oder der Anschluss an nicht standardisierte Komponenten wichtiger sind als die Montagegeschwindigkeit.
• Wählen Sie eine zugfeste Verbindung, wenn axiale Bewegungen oder Schubkräfte durch den umgebenden Boden, Widerlager oder die Rohrleitungsführung nicht zuverlässig aufgenommen werden können.

Steckmuffenverbindungen: effizient bei kontrollierten Grabenbedingungen

Steckmuffenverbindungen werden häufig verwendet, da sie eine schnelle Montage mit einem Gummidichtring ermöglichen und nicht an jeder Verbindung Schrauben erfordern. Wenn das Einsteckende sauber, ordnungsgemäß geschmiert und bis zur markierten Tiefe eingeschoben ist, kann diese Verbindung eine zuverlässige Verbindung herstellen und zugleich eine geringe Winkelabweichung zulassen. Diese Abwinkelbarkeit ist hilfreich, um einer allmählich verlaufenden Trasse zu folgen, ohne unnötige Bögen einzubauen.

Die hohe Montagegeschwindigkeit kann jedoch dazu führen, dass Monteure die Vorbereitung unterschätzen. Eine Steckmuffenverbindung sollte nicht als Verbindung betrachtet werden, die eine schlechte Ausrichtung selbstständig korrigiert. Wenn das Rohr in einem zu großen Winkel in die Muffe eingeführt wird, Steine unter dem Rohrkörper liegen bleiben oder der Dichtring verdreht beziehungsweise verschoben ist, kann die Verbindung montiert erscheinen und dennoch leckageanfällig bleiben.

Diese Option eignet sich im Allgemeinen für lange Strecken mit gleichbleibenden Rohrabmessungen, guter Grabenbettung und ausreichend Platz für kontrolliert arbeitende Handhabungsgeräte. Weniger geeignet ist sie, wenn das Rohr Ausziehkräften ausgesetzt sein kann, die Baugrube instabil ist oder ein kurzes Zuschnittstück die Einhaltung der Ausrichtung während der Montage erschwert.

Was Probleme bei Steckmuffenverbindungen verhindert

Die Nut für den Dichtring und die Dichtung müssen vor der Montage sauber sein. Sand, Beschichtungsreste oder ein gefalteter Dichtring können die Abdichtung beeinträchtigen. Das Einsteckende sollte im Bereich seiner angefasten Vorderkante auf Beschädigungen geprüft werden, da eine raue Kante den Dichtring aus seiner Position ziehen kann. Verwenden Sie das vorgeschriebene Gleitmittel gleichmäßig; zu viel oder ungeeignetes Gleitmittel kann Schmutz anziehen oder die Kontrolle bei der Handhabung beeinträchtigen.

Bestätigen Sie nach dem Einschieben, dass sich die Kontrollmarkierung oder Einsteckreferenz rund um den Umfang wie vorgesehen befindet. Ein sichtbar ungleichmäßiger Spalt weist darauf hin, dass das Rohr möglicherweise nicht rechtwinklig eingesetzt ist. Verwenden Sie die Rohrverbindung nicht, um eine stark falsch ausgerichtete Leitung wieder in Position zu ziehen. Korrigieren Sie zuerst Bettung und Ausrichtung und stellen Sie die Verbindung anschließend erneut her.

Mechanische Verbindungen: sinnvoll, wenn Kontrolle und Anpassungsfähigkeit wichtig sind

Mechanische Verbindungen verwenden einen Dichtring, der durch einen Druckring und Schrauben komprimiert wird. Ihre Montage dauert länger als die einer Steckmuffenverbindung, sie bieten jedoch praktische Vorteile bei weniger einheitlichen Montagebedingungen. Sie werden häufig für Formstücke, Armaturen, Reparaturen, Übergänge und Stellen in Betracht gezogen, an denen Monteure eine Verbindung benötigen, die in einer kontrollierten Reihenfolge angezogen werden kann.

Das wichtigste Risiko auf der Baustelle ist ein ungleichmäßiges Anziehen der Schrauben. Wird eine Seite des Druckrings wesentlich schneller angezogen als die andere, kann die Kompression des Dichtrings ungleichmäßig werden und die Verbindung möglicherweise nicht gleichmäßig abdichten. Ziehen Sie die Schrauben in einem ausgewogenen Kreuzmuster an und arbeiten Sie rund um die Verbindung, anstatt jeweils eine Schraube vollständig anzuziehen. Dadurch bleibt der Druckring gleichmäßiger und das Risiko, den Dichtring einzuklemmen oder zu verformen, wird reduziert.

Mechanische Verbindungen benötigen außerdem ausreichend Arbeitsraum. Bei einer schmalen Baugrube kann der Zugang für Monteure unzureichend sein, um Schrauben ordnungsgemäß anzubringen, anzuziehen und zu prüfen. Die Auswahl dieses Verbindungstyps ohne Berücksichtigung des Platzbedarfs für Werkzeuge kann eine reparaturfreundliche Verbindung in eine langsame und umständliche Montageaufgabe verwandeln.

Zugfeste Verbindungen betreffen axiale Kräfte, nicht nur schwierigen Baugrund

Eine zugfeste Verbindung wird ausgewählt, wenn die Rohrleitung Kräften widerstehen muss, die Rohrabschnitte auseinanderziehen wollen. Solche Kräfte entstehen häufig an Bögen, T-Stücken, Endpunkten, Armaturen, Durchmesseränderungen und an Stellen, die druckbedingten Schubkräften ausgesetzt sind. Schlechter Baugrund kann die Bedenken verstärken, aber eine Sicherung sollte nicht allein gewählt werden, weil die Baustelle schwierig aussieht. Die Entscheidung sollte sich am erwarteten Kraftverlauf und an der Fähigkeit des installierten Systems orientieren, diesen Kräften zu widerstehen.

Ein häufiger Fehler besteht darin, an einem Bogen gewöhnliche Steckmuffenverbindungen zu installieren und anzunehmen, dass allein die Verfüllung Bewegungen verhindern wird. Wird die Leitung unter Druck gesetzt, bevor der umgebende Boden ausreichend Tragfähigkeit entwickelt hat, oder sind Bettung und Verdichtung uneinheitlich, kann sich die Verbindung bewegen. Ein zugfestes System bietet eine direktere Methode, axiale Lasten über die Rohrleitung aufzunehmen, erfordert jedoch weiterhin eine korrekte Montage und kompatible Komponenten.

Eine zugfeste Sicherung ist nicht automatisch überall die beste Lösung. Sie erhöht den Material- und Montageaufwand. Bei einer stabilen, geraden Trasse mit einer geeigneten Schubkraftsicherung kann sie unnötig sein. Setzen Sie sie dort ein, wo sie ein klar definiertes Bewegungsrisiko adressiert, und nicht als Ersatz für eine ordnungsgemäße Grabenvorbereitung.

Rohr, Formstücke und Dichtungen bei der Auswahl nicht getrennt betrachten

Die Leistungsfähigkeit einer Verbindung hängt von der vollständigen Anschlussverbindung ab: Muffengeometrie des Rohrs, Ausführung des Einsteckendes, Dichtungstyp, Schnittstelle des Formstücks, Zustand der Beschichtung und Montagemethode. Werden diese Elemente unabhängig voneinander bestellt, ohne ihre Kompatibilität zu bestätigen, entsteht auf der Baustelle vermeidbare Unsicherheit. Dies ist besonders relevant, wenn ein Projekt Duktilgussrohre, Formstücke und Gummidichtringe aus mehreren Quellen umfasst.

Eine integrierte Fertigung kann diese Prüfung vereinfachen, da Rohr, Formstücke und Dichtungskomponenten als funktionierende Verbindung und nicht als voneinander unabhängige Artikel bewertet werden können. Shanxi Datong Foundry Co., Ltd. produziert Duktilgussrohre, Formstücke und Gummidichtringe durch kombinierte Schmelz- und Gießverfahren, wodurch die abgestimmte Auswahl von Komponenten bei der Spezifikation eines Systems zu einem praktischen Gesprächsthema wird.

Dieselbe Sorgfalt gilt für spezielle Anwendungen mit Duktilguss. Bei einer Heizungsverteilungsleitung sollte ein Produkt wieHeizungsrohr zusammen mit seiner Verbindungsmethode, den Betriebsbedingungen hinsichtlich der Temperatur, den Bewegungen der Trasse und der Anordnung der Formstücke bewertet werden. Das Rohrmaterial allein bestimmt nicht, ob die installierte Verbindung zuverlässig bleibt.

Eine kurze Prüfung vor der Montage verhindert die meisten Nacharbeiten

Bevor die erste Verbindung montiert wird, bestätigen Sie, dass die gelieferten Rohrenden, Muffen, Dichtungen, Formstücke und Verbindungszubehörteile der freigegebenen Verbindungsausführung entsprechen. Prüfen Sie anschließend den tatsächlichen Graben, statt sich nur auf die Zeichnung zu verlassen. Eine Trasse kann sich aufgrund der Aushubbedingungen, Konflikten mit Versorgungsleitungen oder Zugangsbeschränkungen geändert haben.

1. Ermitteln Sie Verbindungen in der Nähe von Bögen, Armaturen, T-Stücken, Reduzierstücken, Kreuzungen und kurzen Rohrlängen.
2. Bestätigen Sie, ob jede Stelle Flexibilität, verschraubte Anpassung oder axiale Sicherung benötigt.
3. Prüfen Sie Muffeninnenseiten, Einsteckenden, Dichtungen, Schrauben und Druckringkomponenten auf Sauberkeit und Beschädigungen.
4. Bereiten Sie die Bettung so vor, dass der Rohrkörper ohne Punktlasten unterhalb des Verbindungsbereichs abgestützt wird.
5. Prüfen Sie den Sitz der Verbindung oder das Anziehen der Schrauben, bevor die Verfüllung die Verbindung verdeckt.

Eine geeignete EN 545 Duktilgussrohrverbindung ist nicht einfach die Verbindung mit der kürzesten Montagezeit. Sie entspricht den Bewegungs-, Schubkraft-, Zugangs- und Ausrichtungsbedingungen der Trasse und ermöglicht es den Monteuren zugleich, die Verbindung korrekt herzustellen und zu prüfen. Diese Entscheidung zu treffen, bevor die Materialien den Graben erreichen, ist in der Regel der wirksamste Weg, das Risiko von Leckagen, Zeitverlusten und erneuten Aushubarbeiten zu verringern.
