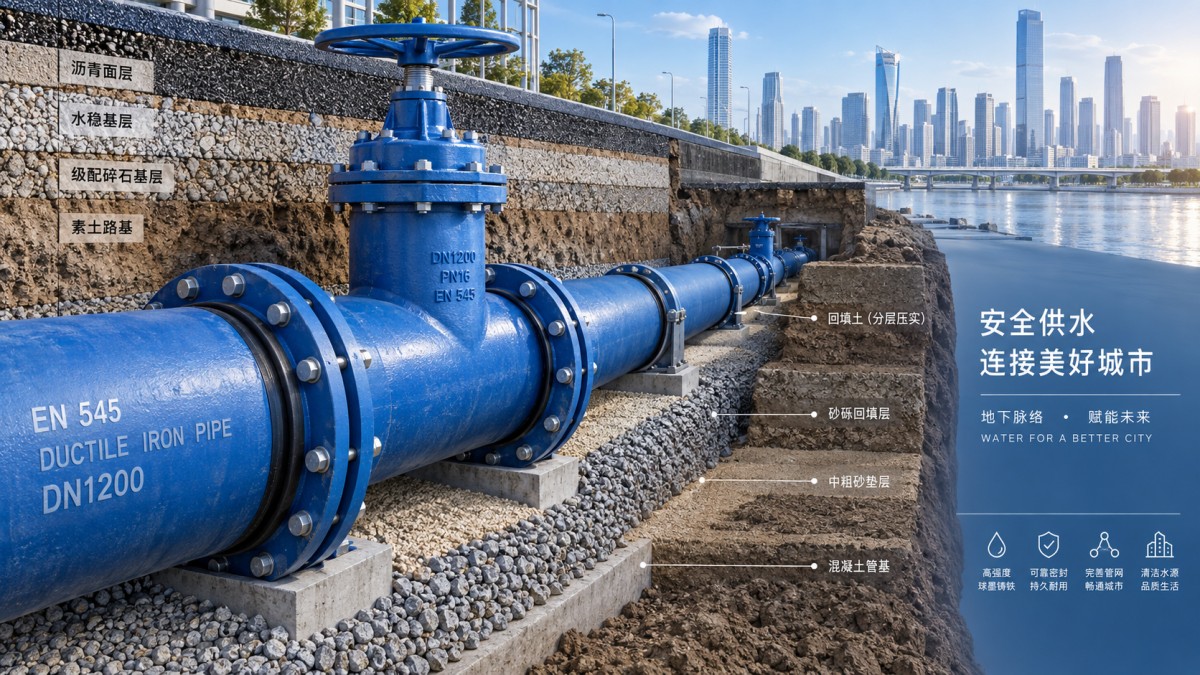

Welche Druckklasse für EN 545 duktiles Gussrohr eignet sich für eine städtische Wasserhauptleitung?

Welche Druckklasse für EN 545 duktiles Gussrohr eignet sich für eine städtische Wasserhauptleitung?

Die Auswahl der Druckklasse für eine städtische Wasserhauptleitung bedeutet selten, einfach die höchste verfügbare Klasse zu wählen und damit fortzufahren. Dieser Ansatz mag auf dem Papier sicher erscheinen, kann jedoch unnötige Materialkosten verursachen, die Beschaffung erschweren und zu Unstimmigkeiten mit Formstücken, Armaturen, zugfesten Verbindungen oder bestehenden Netzabschnitten führen. Die bessere Frage ist, ob das gewählte EN 545 Rohr aus duktilem Gusseisen den tatsächlichen Drücken standhält, denen das System während seiner gesamten Betriebsdauer ausgesetzt sein wird.

Für Projektleiter besteht die Schwierigkeit darin, dass „Druck“ keine einzelne Zahl ist. Eine Hauptleitung kann den größten Teil des Tages bei einem relativ stabilen Druck betrieben werden und dann nach einem Pumpenausfall, einem Ventilschluss oder einer plötzlichen Bedarfsänderung einen starken Druckstoß erfahren. Sie kann auch tiefer gelegene Bezirke versorgen, in denen die statische Förderhöhe höher ist als am Auslass der Aufbereitungsanlage. Eine Rohrklasse, die für den normalen Betriebsdruck ausreichend erscheint, kann zu einer Schwachstelle werden, sobald Druckstoßbedingungen und die örtliche Höhenlage angemessen berücksichtigt werden.

EN 545 bietet den Rahmen für Rohre aus duktilem Gusseisen, Formstücke, Zubehör und Verbindungen für Wasserleitungen. Die endgültige Rohrbezeichnung sollte jedoch zusammen mit dem Durchmesser des Projekts, der Grundlage für die Druckauslegung, der Verbindungskonfiguration, den äußeren Belastungsbedingungen, dem Schutzsystem und den Anforderungen des örtlichen Versorgungsunternehmens betrachtet werden. Die Auswahl der Druckklasse ist eine ingenieurtechnische Entscheidung und nicht lediglich eine Katalogentscheidung.

Mit der Druckhülle beginnen, nicht mit dem Nenndruck

Der in einem hydraulischen Schema angegebene Betriebsdruck ist nur der Ausgangspunkt. Bevor eine EN 545 Rohrklasse aus duktilem Gusseisen bestätigt wird, sollte das Planungsteam den höchsten glaubwürdigen Druck an jedem relevanten Abschnitt der Trasse ermitteln. Dazu gehören in der Regel der normale Betriebsdruck, der durch Höhenunterschiede verursachte statische Druck, der Druck während des Pumpenbetriebs und der erwartete Druckstoß.

In einem durch Schwerkraft gespeisten Bereich kann sich der kritische Punkt am tiefsten Punkt des Netzes befinden und nicht an dem Punkt, der der Quelle am nächsten liegt. In einer gepumpten Transportleitung kann die höchste Beanspruchung in der Nähe einer Pumpstation oder stromabwärts eines schnell schließenden Ventils auftreten. Lange Hauptleitungen mit erheblichen Höhenunterschieden sollten nicht so behandelt werden, als hätte jeder Trassenabschnitt denselben Druckbedarf.

Eine nützliche Projektpraxis besteht darin, ein Druckprofil anzufordern, anstatt sich nur auf einen einzelnen Systemdruckwert zu verlassen. Dieses Profil erleichtert es, Abschnitte zu erkennen, die möglicherweise eine andere Klasse, eine andere zugfeste Ausführung oder eine genauere Prüfung von Formstücken und Armaturen erfordern. Es kann auch verhindern, dass die gesamte Leitung aufgrund eines einzelnen örtlich begrenzten Hochdruckbereichs überdimensioniert wird.

Beim Druckstoß scheitert häufig eine scheinbar angemessene Wahl

Wasserschlag wird manchmal als Spezialthema behandelt, das später gelöst werden soll. Bei städtischen Projekten kann dies riskant sein. Schnelle Ventilbetätigung, Pumpenausfall, Notabsperrung, automatische Steuerungsabläufe und Luftbewegungen in der Hauptleitung können alle das Einschwingverhalten beeinflussen. Eine zuverlässige Entscheidung über die Druckklasse sollte daher auf dem vereinbarten maximal zulässigen Druckzustand beruhen und nicht ausschließlich auf dem routinemäßigen Betriebsdruck.

Die genaue Druckstoßberechnung sollte vom Hydraulik- oder Rohrleitungsplaner erstellt werden, wenn das System dies erfordert. Projektleiter müssen diese Analyse nicht selbst durchführen, sollten jedoch sicherstellen, dass sie im Spezifikationsprozess nicht ausgelassen wird. Wenn die Druckstoßuntersuchung noch aussteht, ist es sinnvoll, die Rohrklasse als vorläufig zu kennzeichnen, anstatt eine Bestellung zu früh verbindlich zu platzieren.

Es lohnt sich auch zu prüfen, ob Druckstoßschutzmaßnahmen tatsächlich Bestandteil des gelieferten Systems sind. Eine Planung kann einen kontrollierten Ventilschluss, Druckbehälter, Entlüftungsventile oder Pumpensteuerungen voraussetzen. Wenn diese Komponenten während der Wertanalyse entfernt oder bei der Inbetriebnahme geändert werden, ist die Druckgrundlage für die Rohrleitung möglicherweise nicht mehr gültig.

Die Rohrdruckklasse ersetzt nicht die Prüfung der Einbaubelastungen

Städtische Einbauten stellen Anforderungen an Rohrleitungen aus duktilem Gusseisen, die nicht allein durch den Innendruck erfasst werden. Tiefe Gräben, hoher Grundwasserstand, instabile Verfüllung, Straßenquerungen, Bahntrassen und schwerer Verkehr können die statischen Bedingungen verändern. Duktiles Gusseisen wird häufig gewählt, weil es anspruchsvolle Baustellenbedingungen gut bewältigt, doch bei der Planung müssen weiterhin Überdeckungstiefe, Bettung, Verdichtungsqualität und temporäre Baulasten berücksichtigt werden.

Dies ist besonders relevant, wenn eine Trasse von einem offenen Grünstreifen in eine dicht belegte Fahrbahn übergeht. Der Rohrdurchmesser kann gleich bleiben, während sich die Einbauumgebung vollständig verändert. Bei einigen Projekten besteht die praktischste Lösung nicht darin, die Klasse über die gesamte Trasse zu erhöhen, sondern Abschnitte mit höheren Anforderungen im Leistungsverzeichnis und in den Einbauzeichnungen eindeutig zu definieren.

Verbindungen dürfen nicht außer Acht gelassen werden. Eine Rohrleitung kann eine korrekt ausgewählte Rohrwand haben und dennoch Probleme bekommen, wenn Schubkräfte an Bögen, T-Stücken, Reduzierstücken, Blindenden und Armaturen nicht ordnungsgemäß abgestützt werden. Widerlager, zugfeste Verbindungen, Verankerungen und Bodenbedingungen müssen koordiniert werden. Die Druckbewertung des Rohres und die Abstützstrategie sollten als ein Gesamtsystem geprüft werden.

Formstücke als druckkritische Komponenten behandeln

Formstücke verdienen dieselbe Prüfungsintensität wie gerade Rohre. Eine T-Verbindung beispielsweise verändert sowohl die Fließrichtung als auch das Schubverhalten. Der Abzweig kann in eine andere Druckzone führen, eine künftige Erweiterung versorgen oder für Wartungsarbeiten abgesperrt werden müssen. Bei der Prüfung des Formstückverzeichnisses ist sicherzustellen, dass Druckanforderungen, Verbindungsart, Abzweiganordnung, Beschichtungsanforderungen und Angaben zur zugfesten Ausführung mit der Rohrplanung übereinstimmen.

Für Abzweigverbindungen in kommunalen Verteilnetzen sollte ein Dreiwege-Formstück als Teil der Rohrleitungsanordnung ausgewählt werden, anstatt es erst spät als Beschaffungsposition hinzuzufügen. Die Funktion des Formstücks im hydraulischen Layout, der Platzbedarf der zugehörigen Armaturenkammer und die verfügbare Schubkraftabstützung können wichtiger sein als der Stückpreis des Formstücks.

Was in die Beschaffungsspezifikation aufgenommen werden sollte

Eine vage Anfrage nach „EN 545 Rohr“ lässt zu viel Raum für Auslegung. Das Beschaffungspaket sollte Nenndurchmesser, erforderliche Druckklasse oder Grundlage der Druckauslegung, gegebenenfalls Rohrlängen, Verbindungsart, Auskleidung, Außenbeschichtung, Anforderungen an Gummidichtungen, Formstücke und Sonderabschnitte angeben. Es sollte außerdem die Normenhierarchie des Projekts nennen, wenn lokale Spezifikationen des Versorgungsunternehmens Anforderungen über EN 545 hinaus enthalten.

Eine integrierte Fertigung kann die Koordination erleichtern, insbesondere wenn Rohre, Formstücke und Dichtringe als kompatibles Paket geliefert werden müssen. Shanxi Datong Foundry Co., Ltd. mit Sitz im Industriepark Chuandi, Kreis Zezhou, kombiniert Schmelz- und Gießverfahren für Rohre aus duktilem Gusseisen, Formstücke und Gummidichtringe. Für ein Projektteam liegt der praktische Nutzen dieser Art von Lieferfähigkeit nicht in einer Marketingaussage, sondern in der Möglichkeit, Schnittstellen zwischen Komponenten vor dem Versand zu prüfen, anstatt Unterschiede erst auf der Baustelle festzustellen.

Dennoch sollte der Hersteller einen vollständigen technischen Plan erhalten. Ein Lieferant kann nach der angeforderten Bezeichnung fertigen, aber eine unvollständige Druckgrundlage, fehlende Annahmen zum Druckstoß oder einen unklaren Übergang zwischen Druckzonen nicht zuverlässig korrigieren.

Eine disziplinierte Entscheidung vermeidet in der Regel sowohl Unter- als auch Überdimensionierung

Die richtige Druckklasse für EN 545 Rohre aus duktilem Gusseisen ist jene, die durch die tatsächliche Druckhülle, die Druckstoßbewertung, die Bodenverhältnisse und die Anschlussdetails der jeweiligen städtischen Hauptleitung gestützt wird. Sie sollte abschnittsweise geprüft werden, wenn sich Gelände oder Betriebsbedingungen ändern, und anschließend mit Formstücken, Verbindungen, Armaturen und Anforderungen an die Abstützung abgestimmt werden.

Stellen Sie vor der Freigabe der Bestellung eine letzte praktische Frage: Ist die angegebene Druckgrundlage weiterhin vertretbar, wenn sich die Pumpensteuerung ändert, ein Ventil unerwartet schließt oder das Netz später erweitert wird? Falls die Antwort unsicher ist, sollte diese Unsicherheit besser bei der Planungsprüfung geklärt werden als nachdem der Graben verfüllt wurde.
