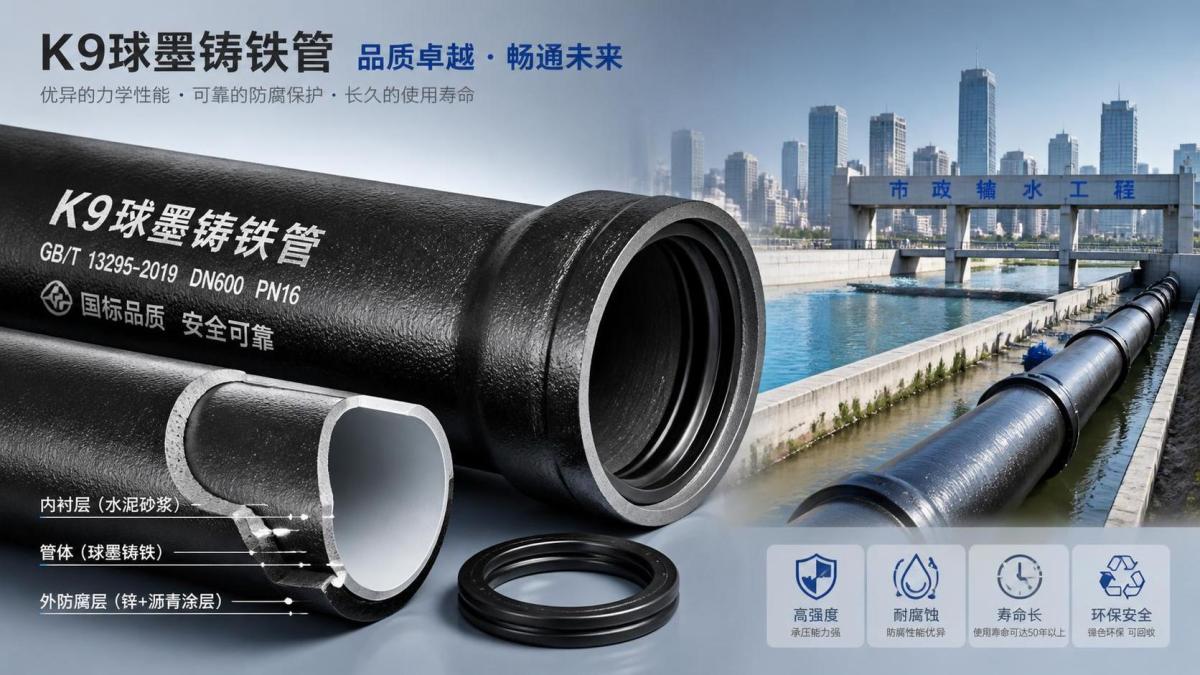

Spezifikationen für duktile K9-Gussrohre

Spezifikationen für duktiles Gussrohr K9: Worauf es bei der Projektauswahl wirklich ankommt

Das Verständnis der Spezifikationen für duktile Gussrohre K9 ist für Ingenieure, Bauunternehmen und Einkäufer unerlässlich, die zuverlässige Lösungen für die Wasserübertragung suchen. Shanxi Datong Foundry Co., Ltd., ein integrierter Hersteller von duktilen Gussrohren, Formstücken und Gummidichtringen, verbindet Schmelz- und Gießverfahren, um eine gleichbleibende Qualität und Leistung zu gewährleisten. Dieser Artikel erläutert die Spezifikationsdetails, die häufig darüber entscheiden, ob ein Rohrsystem auf der Baustelle reibungslos funktioniert oder später zu einem Wartungsproblem wird.

K9 ist nicht nur eine Bezeichnung. In der Praxis verweist sie auf eine Festigkeitsklasse, die bei der Auswahl duktiler Gussrohre verwendet wird, insbesondere wenn erdverlegte Wasserleitungen, kommunale Netze und industrielle Verteilungssysteme ein ausgewogenes Verhältnis von Druckbeständigkeit, Langlebigkeit und einfacher Installation erfordern. Einkäufer konzentrieren sich häufig zuerst auf den Durchmesser, doch dieser ist selten der einzige entscheidende Punkt. Wanddicke, Beschichtungssystem, Verbindungsart sowie die umgebenden Boden- und Belastungsbedingungen können ebenso wichtig sein.

Warum K9 so häufig spezifiziert wird

Duktiles Gusseisen ist bei vielen Übertragungsprojekten zur praktischen Wahl geworden, weil es Ingenieuren mehr Spielraum bietet als spröde Werkstoffe. Rohre der Klasse K9 werden häufig ausgewählt, wenn ein Projekt eine zuverlässige Druckleistung benötigt, ohne auf schwerere und kostspieligere Ausführungen zurückzugreifen, sofern dies nicht aufgrund der Auslegung eindeutig erforderlich ist. Dies ist ein Grund dafür, dass sie in Wasserversorgungsleitungen, Verteilungsleitungen, Anschlüssen von Pumpstationen und einigen industriellen Versorgungsnetzen eingesetzt werden.

Wichtig ist, K9 gemeinsam mit dem vollständigen Datenblatt zu betrachten und nicht als eigenständige Zusicherung. Wenn zwei Lieferanten beide K9 angeben, bedeutet dies nicht automatisch, dass Beschichtungsdicke, Verbindungsausführung oder Qualitätskontrollprozess identisch sind. Die Leistung im Einsatz hängt vom Gesamtpaket ab, einschließlich der Abstimmung von Rohrkörper, Innenauskleidung, äußerem Schutz und Dichtungssystem.

Bei vielen Projekten geht es bei der eigentlichen Entscheidung weniger um die Frage „Welches Rohr ist am stärksten?“ als um die Frage „Welche Spezifikation ist für diesen Boden, diese Druckklasse und diese Installationsmethode geeignet?“ Genau hier beginnen viele Beschaffungsfehler.

Die Spezifikationspunkte, die Ingenieure gewöhnlich zuerst prüfen

Bei der Prüfung der Spezifikationen für duktile Gussrohre K9 verdienen mehrere Punkte in der Regel Aufmerksamkeit, bevor Preisvergleiche beginnen.

• Nenndurchmesser und erforderliche Durchflusskapazität
• Wanddicke und die damit verbundene Festigkeitsklasse
• Rohrlänge und die Grenzen bei der Handhabung auf der Baustelle
• Verbindungsart, insbesondere im Hinblick auf Leckagekontrolle und Bewegungsaufnahme
• Eignung der Innenauskleidung für Trinkwasser oder andere Medien
• Anforderungen an Außenbeschichtung oder Umwicklung auf Grundlage der Bodenbedingungen
• Kompatibilität mit Formstücken, Armaturen und Dichtringen

Dies sind keine rein optischen Details. Ein Rohr mit einer guten Festigkeitsklasse kann dennoch unzureichende Leistungen erbringen, wenn die Verbindungen schlecht aufeinander abgestimmt sind und die Ausrichtung während der Installation erschwert wird. Ebenso kann ein System mit ausreichender Druckbeständigkeit vorzeitig altern, wenn der äußere Schutz nicht für korrosive Bodenbedingungen geeignet ist.

Die Wanddicke ist nicht der einzige entscheidende Faktor

Ein häufiges Missverständnis ist, dass dicker immer besser bedeutet. Tatsächlich stellt sich die Frage, ob die gewählte Wanddicke zum Auslegungsdruck, zur Verlegetiefe, zur Verkehrslast und zur Installationsumgebung passt. Eine Überdimensionierung kann die Kosten erhöhen und die Handhabung erschweren, ohne das eigentliche Risiko zu lösen. Eine Unterdimensionierung kann dagegen zu Bedenken hinsichtlich Verformung, zu Verbindungsbeanspruchungen oder zu einer verkürzten Lebensdauer führen.

Aus diesem Grund sollten Einkäufer auch nach der maßgeblichen Norm oder technischen Grundlage für die Bezeichnung K9 fragen. In verschiedenen Märkten können leicht unterschiedliche Konventionen gelten, und Projekte ergänzen die Basisspezifikation manchmal um eigene Anforderungen. Bei Anwendungen zur Wasserübertragung können lokale Vorschriften der Versorgungsunternehmen oder technische Planungsunterlagen wichtiger sein als ein allgemeiner Produktkatalog.

Beschichtungen und Auskleidungen verdienen mehr Aufmerksamkeit

In der Praxis beginnen viele Ausfälle an der Schnittstelle zwischen dem Rohr und seiner Umgebung. Die Innenauskleidung beeinflusst die Wasserqualität und das langfristige hydraulische Verhalten, während die Außenbeschichtung das Rohr bei Transport, Lagerung, Verfüllung und Bodenkontakt schützt. Bei aggressiven Böden oder besonderen Installationen muss das Beschichtungssystem möglicherweise genauso sorgfältig geprüft werden wie der Rohrkörper selbst.

Dies ist ein Grund, warum eine integrierte Produktion wichtig ist. Shanxi Datong Foundry Co., Ltd. verbindet Schmelz- und Gießverfahren mit der Herstellung duktiler Gussrohre, Formstücke und Gummidichtringe. Dies kann von Vorteil sein, wenn ein Projekt eine bessere Abstimmung zwischen den Komponenten benötigt, anstatt einzelne Teile aus unterschiedlichen Quellen zu beziehen. Bei Rohrsystemen ist die Kompatibilität oft wichtiger als die herausgestellte Spezifikation eines einzelnen Teils.

Wie das Rohrsystem unter realen Installationsbedingungen funktioniert

Datenblätter sind nützlich, doch auf der Baustelle werden Schwachstellen schnell sichtbar. Bauunternehmen achten in der Regel darauf, wie einfach sich das Rohr handhaben, schneiden, verbinden und ausrichten lässt. Ingenieure prüfen, ob das ausgewählte System Setzungen, Vibrationen, Druckschwankungen und gelegentliche Installationsfehler toleriert, ohne spröde oder störanfällig zu werden.

Die Leistung der Verbindungen ist besonders wichtig. Ein Rohr kann eine nominelle Festigkeitsklasse erfüllen und dennoch Probleme verursachen, wenn die Verbindungsausführung die im Betrieb erwarteten Bewegungen nicht aufnehmen kann. Bei Arbeiten im Rohrgraben können sich beispielsweise kleine Ausrichtungsfehler zu Leckagen oder wiederholten Nacharbeiten ausweiten. In diesem Sinne ist die beste Spezifikation diejenige, die sowohl zur Auslegung als auch zur Realität der Bauausführung passt.

Für Einkäufer, die Lieferanten vergleichen, sollten die Fragen an diesem Punkt konkreter werden: Welche Prüfmethode wird verwendet, wie werden die Abmessungen kontrolliert, welche Prüfungen finden vor dem Versand statt und welches Zubehör ist Bestandteil des abgestimmten Systems? Diese Fragen sind in der Regel hilfreicher, als lediglich ein Angebot anzufordern.

Wo Formstücke und Zubehör das Ergebnis beeinflussen

Eine Rohrleitung aus duktilem Gusseisen ist nur so zuverlässig wie die am wenigsten beachtete Komponente. Formstücke, Gummidichtringe und Übergangsstücke können beeinflussen, wie gut das System den Druck hält und langfristig betriebsfähig bleibt. Aus diesem Grund bevorzugen viele Projektteams Lieferanten, die mehrere Komponenten koordinieren können, anstatt jedes Teil separat zu beschaffen und darauf zu hoffen, dass die Abmessungen zusammenpassen.

Eine solche Integration wirkt sich auch auf die Instandhaltungsplanung aus. Wenn ein Projekt beispielsweise Kontrollschächte oder Zugangspunkte umfasst, müssen auch verwandte Gusskomponenten wie Ductile Iron Manhole Cover7 möglicherweise in dieselbe Auslegungslogik hinsichtlich Langlebigkeit, Belastung und Umwelteinflüssen passen. Dies ist nicht identisch mit der Rohrleitungsspezifikation, gehört jedoch zur gleichen Infrastrukturbetrachtung: Kompatibilität, Festigkeit und langfristige Betriebsfähigkeit.

Häufige Fehler beim Lesen einer K9-Spezifikation

Ein Fehler besteht darin, K9 allein als ausreichende Information zu betrachten. Ein weiterer ist die Annahme, dass das Rohr eines vertrauten Lieferanten aus einem früheren Projekt ohne Prüfung der örtlichen Boden-, Druck- oder Auskleidungsanforderungen auch in einem neuen Projekt eingesetzt werden kann. Ein dritter Fehler ist, den Einfluss von Verpackung, Beladung und Lagerung auf die Unversehrtheit der Beschichtung zu ignorieren, bevor das Rohr überhaupt den Rohrgraben erreicht.

Es gibt außerdem eine Beschaffungsgewohnheit, die unnötige Probleme verursacht: die Auswahl nach dem Stückpreis, bevor das vollständige technische Paket bestätigt wurde. Ein niedrigeres Angebot kann attraktiv wirken, bis das Projektteam feststellt, dass Zubehör fehlt, Verbindungen nicht zusammenpassen oder eine Beschichtung nicht für die vorgesehene Umgebung geeignet ist. Dann verschwindet die vermeintliche „Ersparnis“ in Verzögerungen.

Ein besserer Ansatz ist einfach: Betriebsdruck, Verlegebedingungen, Anforderungen an die Verbindung, einzuhaltende Normen und das für ein vollständiges System erforderliche Zubehör bestätigen. Wenn einer dieser Punkte noch unklar ist, sollte er besser geklärt werden, bevor die Bestellung abgeschlossen wird.

Eine praktische Methode zur Bewertung von Lieferanten

Für B2B-Einkäufer sollte die Lieferantenbewertung über Aussagen in Broschüren hinausgehen. Fragen Sie, wie der Rohrkörper hergestellt wird, wie die Maßhaltigkeit geprüft wird und ob zugehörige Produkte wie Formstücke und Dichtringe nach denselben Qualitätsgrundsätzen gefertigt werden. Ein Hersteller mit integrierten Prozessen weist häufig weniger Koordinationslücken auf, insbesondere bei Projekten, bei denen mehrere Komponenten montagefertig geliefert werden müssen.

Shanxi Datong Foundry Co., Ltd. mit Sitz im Chuandi Industrial Park im Kreis Zezhou verfolgt dieses Modell der integrierten Produktion. Für Einkäufer ersetzt dies zwar nicht die technische Prüfung, kann jedoch die Systemabstimmung vereinfachen, wenn das Projekt mehr als eine Gusskomponente erfordert.

Der eigentliche Wert der Spezifikationen für duktile Gussrohre K9 liegt nicht in der Bezeichnung selbst. Er besteht darin, wie klar die Spezifikation dabei hilft, unnötige Risiken zu vermeiden und ein System auszuwählen, das zum Projekt und nicht nur zum Katalog passt.

Vor der Bestellung sollten die normative Grundlage, die Anforderungen an Beschichtung und Auskleidung, die Verbindungsart sowie die genauen Installationsbedingungen vor Ort bestätigt werden. Dies ist in der Regel der Unterschied zwischen einem Rohr, das lediglich geliefert wird, und einer Rohrleitung, die wie vorgesehen funktioniert.
