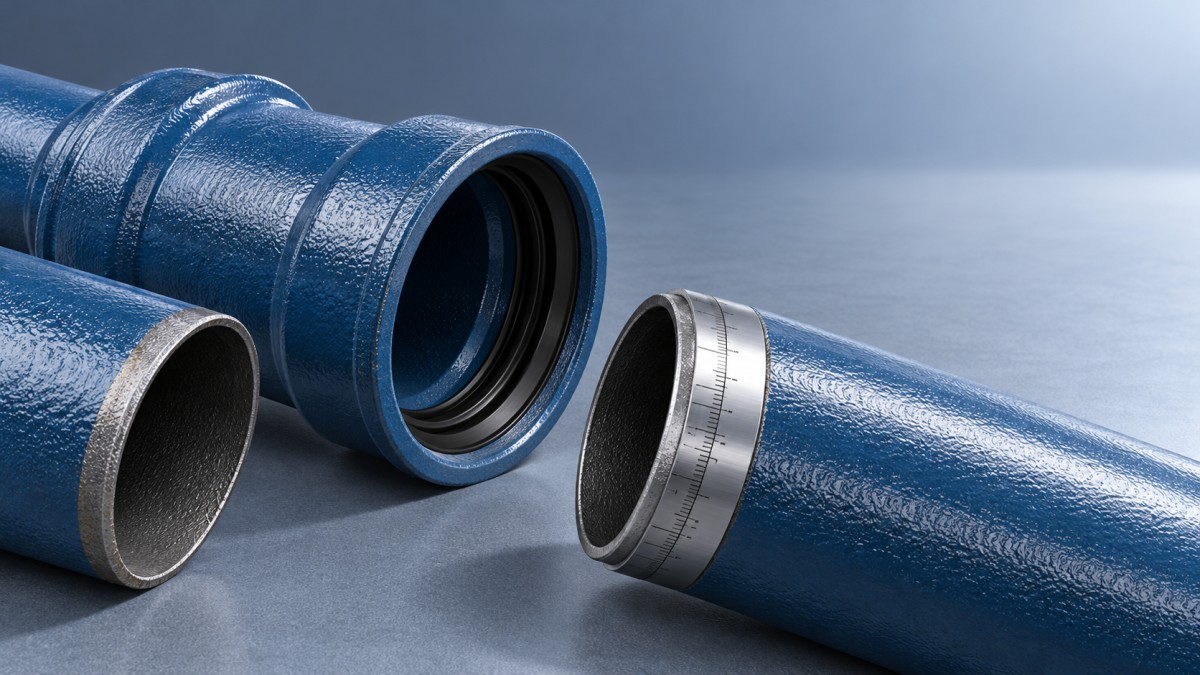

Auswahl einer Doppelmuffe: Rohraußendurchmesser, Dichtungen und Druckstufen

Eine Doppelmuffe sollte anhand des tatsächlichen Außendurchmessers beider Rohrenden, der zugelassenen Kombination aus Rohr und Dichtung sowie der Druckbeständigkeit der vollständigen Verbindung ausgewählt werden – nicht allein anhand der Nennweite. Bei einer duktilen Gusseisenleitung können zwei Bauteile trotz gleicher DN-Kennzeichnung für eine Verbindung ungeeignet sein, wenn sich ihre Maßnormen, Verbindungsprofile oder Toleranzen unterscheiden.

Das ist wichtig, wenn ein beschädigter Leitungsabschnitt ersetzt, ein Rohr aus einer anderen Bezugsquelle angeschlossen oder eine Lücke zwischen fest verlegten Rohrenden geschlossen werden soll. Eine ungeeignete Muffe kann sich nur schwer montieren lassen, die Dichtung beschädigen oder nach dem Druckaufbau undicht werden. Prüfen Sie zuerst die Maßkompatibilität und anschließend die Eignung der Dichtung, die Druckgrenzen und die Frage, ob die Installation eine axiale Sicherung oder eine Muffe erfordert, die vollständig über ein Rohrende geschoben werden kann.

Verbindungsart festlegen, bevor Sie Maße vergleichen

„Doppelmuffe“ bezeichnet im Allgemeinen ein Formstück mit einer Muffe an jedem Ende, legt aber die Ausführung der Verbindung nicht fest. Klären Sie, ob das vorgesehene Formstück Einsteckdichtungen, mechanische Klemmung oder eine andere Verbindung verwendet. Stellen Sie außerdem fest, ob es einen inneren Anschlag hat. Eine Muffe mit Anschlag kann sich für die Montage zwischen beweglichen Rohrlängen eignen, ist aber nicht automatisch als verschiebbare Reparaturmuffe zwischen festen Enden geeignet.

Prüfen Sie bei einer Reparaturverbindung, ob für die Montage ausreichend langes, gerades und unbeschädigtes Rohr freiliegt und ob das Formstück seine endgültige Position erreichen kann, ohne dass eines der Rohrenden zu wenig weit eingesteckt ist. Zulässige Winkelbewegungen, der erlaubte Endabstand und die Einstecktiefe müssen der jeweiligen Verbindungszeichnung oder Montageanleitung entnommen werden.

Wenn die Zugangs- oder Montagebedingungen ein anderes Formstück nahelegen, kann eine Produktoption wie Gerade geteilte Muffe in die technische Prüfung einbezogen werden. Der Produktname allein belegt keine Gleichwertigkeit: Fordern Sie vor einer möglichen Verwendung als Alternative Angaben zu Konstruktion, Rohrkompatibilität, Dichtungsanordnung und Drucknachweisen an.

Rohr-Außendurchmesser an der Dichtstelle prüfen

Die Nennweite bezeichnet eine Größenkennzeichnung, aber keine vollständige Maßspezifikation. Fordern Sie den zugelassenen Außendurchmesserbereich des Rohrs für die Muffe und die anzuwendende Rohrnorm an. Prüfen Sie beide Rohrenden getrennt, insbesondere bei vorhandenen Rohren, unterschiedlichen Herstellern oder verschiedenen Rohrwerkstoffen.

1. Messbereich vorbereiten. Entfernen Sie lose Ablagerungen und Verunreinigungen, ohne das Rohr zu beschädigen oder eine intakte Schutzbeschichtung unnötig abzutragen.
2. Vorgesehene Dichtzone messen. Verwenden Sie ein geeignetes Durchmessermaßband oder ein kalibriertes Messgerät. Eine allein auf dem Umfang basierende Durchmesserermittlung zeigt keine örtliche Ovalität.
3. Unrundheit beurteilen. Messen Sie die Durchmesser in mehreren Ausrichtungen und prüfen Sie auf Dellen, Gussunregelmäßigkeiten oder Verformungen in der Nähe der Schnittenden.
4. Mit dokumentierten Grenzwerten vergleichen. Sowohl der gemessene Außendurchmesser als auch die Ovalität müssen den Anforderungen der zugelassenen Verbindung entsprechen. Es darf nicht davon ausgegangen werden, dass eine Dichtung eine nicht zugelassene Abweichung ausgleicht.

Auch Dicke und Zustand der Beschichtung sind relevant. Eine dicke Reparaturbeschichtung, Korrosionsablagerungen oder eine raue Dichtfläche können die Montage und den Kontakt der Dichtung beeinträchtigen. Schleifen Sie ein Rohr nicht ohne zugelassenes Verfahren passend; dadurch könnten die Wanddicke oder der Schutz beeinträchtigt werden.

Fordern Sie eine Schnittzeichnung der Verbindung an, aus der Dichtungssitz, Muffentiefe, erforderliche Vorbereitung der Rohrenden und Einsteckmarkierung hervorgehen. Der Durchmesser der Muffenöffnung allein beschreibt die Dichtgeometrie nicht. Klären Sie bei zugeschnittenen Rohren die erforderliche Rechtwinkligkeit und Anfasung der Enden, statt sich am Aussehen einer nicht zugehörigen Verbindung zu orientieren.

Dichtungswerkstoff und Dichtungsgeometrie abstimmen

Eine Dichtung muss sowohl mit dem Fördermedium als auch mit dem Muffenprofil kompatibel sein. Zwei Ringe aus demselben Elastomer sind nicht allein deshalb austauschbar, weil ihre Nennmaße übereinstimmen. Querschnitt, Härte, Fertigungstoleranzen und die vorgesehene Kompression oder Lippenabdichtung gehören zur Auslegung der Verbindung.

Diese Punkte dienen der Vorauswahl und stellen keine Werkstofffreigabe dar. Eine allgemeine Angabe wie „ölbeständiger Gummi“ reicht nicht aus, wenn die Zusammensetzung der Flüssigkeit unklar ist. Abwasser kann beispielsweise Bestandteile enthalten, die sich auf die Beurteilung der Dichtung auswirken.

Prüfen Sie auch das Montageschmiermittel. Es muss für die Dichtung, die Rohrbeschichtung und den Einsatz zugelassen sein. Ein unverträgliches Schmiermittel kann die Leistungsfähigkeit des Elastomers beeinträchtigen; bei unzureichender Schmierung kann sich der Ring beim Einschieben verdrehen, verwinden oder verschieben. Fordern Sie Angaben zur Identifikation und Rückverfolgbarkeit der Dichtungen an, damit die gelieferten Ringe der zugelassenen Spezifikation zugeordnet werden können.

Druckangaben als Grenzwerte mit Bedingungen lesen

Eine Druckkennzeichnung auf dem Formstück ist für sich genommen kein Nachweis dafür, dass die montierte Verbindung geeignet ist. Ermitteln Sie den zulässigen Betriebsdruck der konkreten Kombination aus Muffe, Dichtung und Rohr sowie der Verbindungsart bei der vorgesehenen Temperatur. Maßgeblich ist das Bauteil mit dem niedrigsten zutreffenden Druckgrenzwert.

Halten Sie bei der Prüfung der Lieferantendokumentation die folgenden Druckbedingungen getrennt:

• Dauerbetriebsdruck: der Betriebsdruck einschließlich der statischen Druckhöhe an der Einbaustelle des Formstücks.
• Transienter Druck: der Höchstdruck infolge von Pumpenausfällen, Ventilbetätigung oder anderen hydraulischen Ereignissen.
• Prüfdruck vor Ort: der zulässige Druck und das Prüfverfahren für die installierte Baugruppe, die sich von einer Werksprüfung eines einzelnen Bauteils unterscheiden können.

Gehen Sie nicht davon aus, dass eine angegebene PN-Klasse automatisch sämtliche Druckstöße oder Prüfbedingungen abdeckt. Fordern Sie die angegebenen Betriebs-, Höchst- und Prüfgrenzwerte nach der geltenden Produktnorm einschließlich etwaiger Temperaturbeschränkungen an. Wenn der Druckstoß nicht ermittelt wurde, ist vor der Freigabe der Verbindung eine hydraulische Beurteilung erforderlich. Bei wiederholten Druckwechseln kann außerdem eine gesonderte Bestätigung erforderlich sein; der Vergleich mit einem einzelnen Spitzenwert genügt nicht unbedingt.

Unterdruck muss gesondert betrachtet werden. Eine Verbindung, die für positiven Innendruck geeignet ist, sollte nicht automatisch für Vakuumbetrieb oder Bedingungen freigegeben werden, bei denen während einer Druckentlastung Grundwasser eindringen könnte. Lassen Sie sich diese Eignung bestätigen, wenn solche Bedingungen möglich sind.

Dichtwirkung und axiale Sicherung getrennt beurteilen

Eine wasserdichte Muffenverbindung ist nicht zwangsläufig axial gesichert. Der Innendruck kann an Bögen, Abzweigungen, geschlossenen Enden und Querschnittsänderungen axiale Kräfte erzeugen. Einer gewöhnlichen, nicht zugfesten Muffe darf die Aufnahme dieser Kräfte nicht zugeschrieben werden, sofern ihre zugelassene Ausführung diese Funktion nicht ausdrücklich vorsieht.

Prüfen Sie die Sicherung der Leitung unabhängig von der Auswahl der Dichtung. Je nach Auslegung kann dies Schubwiderlager, Verankerungen, zugfeste Verbindungen oder eine andere technische Maßnahme erfordern. Bodenverhältnisse, Aushub und die Nähe zu einer vorhandenen Verankerung können die Beurteilung beeinflussen; die Druckklasse allein ist nicht ausschlaggebend.

Auch die zulässige Winkelauslenkung ist keine Erlaubnis für beliebige Fluchtungsfehler. Montieren und schwenken Sie die Verbindung nur gemäß den Anweisungen und stellen Sie dabei sicher, dass die erforderliche Einstecktiefe auf beiden Seiten erhalten bleibt. Setzungen, Schwingungen oder Wärmebewegungen müssen während des gesamten Betriebs innerhalb der dokumentierten Verbindungsgrenzwerte bleiben.

Freigabe von überprüfbaren Dokumenten abhängig machen

Erstellen Sie vor der Bestellung einer Muffe ein Vergleichsblatt mit den gemessenen Rohrmaßen, der Verbindungszeichnung, der genauen Dichtungsspezifikation, den Druckgrenzwerten, den Montageanforderungen und den Annahmen zur axialen Sicherung. Geben Sie die anzuwendenden Normen für Rohr, Formstück und Elastomer mit Bezeichnung und Ausgabe an, sofern das Projekt dies verlangt. Eine allgemeine Behauptung der Normenkonformität ersetzt nicht die Bestätigung, dass die vorgeschlagenen Bauteile miteinander kompatibel sind.

Klären Sie Abweichungen vor der Montage. Liegt der Außendurchmesser außerhalb des zugelassenen Bereichs, wählen Sie ein Formstück, das nachweislich für diesen Bereich geeignet ist, oder eine passende Übergangslösung. Ist die Druckbeständigkeit unklar, fordern Sie eine schriftliche Bestätigung für die konkrete Baugruppe an. Verhindern feste Rohrenden die vorgeschriebene Einschubfolge, ändern Sie die Anordnung der Formstücke, statt die Einstecktiefe zu verringern.

Dokumentieren Sie während der Montage die Einsteckmarkierungen und prüfen Sie vor der Druckprüfung die zugänglichen Sitzanzeigen der Dichtungen. Führen Sie die Druckprüfung vor Ort nach dem freigegebenen Projektverfahren und mit den vorgeschriebenen Sicherungen durch. Eine bestandene Prüfung bestätigt die installierte Baugruppe unter den jeweiligen Prüfbedingungen; sie bestätigt weder einen undokumentierten Werkstoffwechsel noch erweitert sie die zugelassenen Betriebsgrenzwerte der Verbindung.
