Außen- und Innenbeschichtungen für Rohre zum zuverlässigen Schutz von Trinkwasser

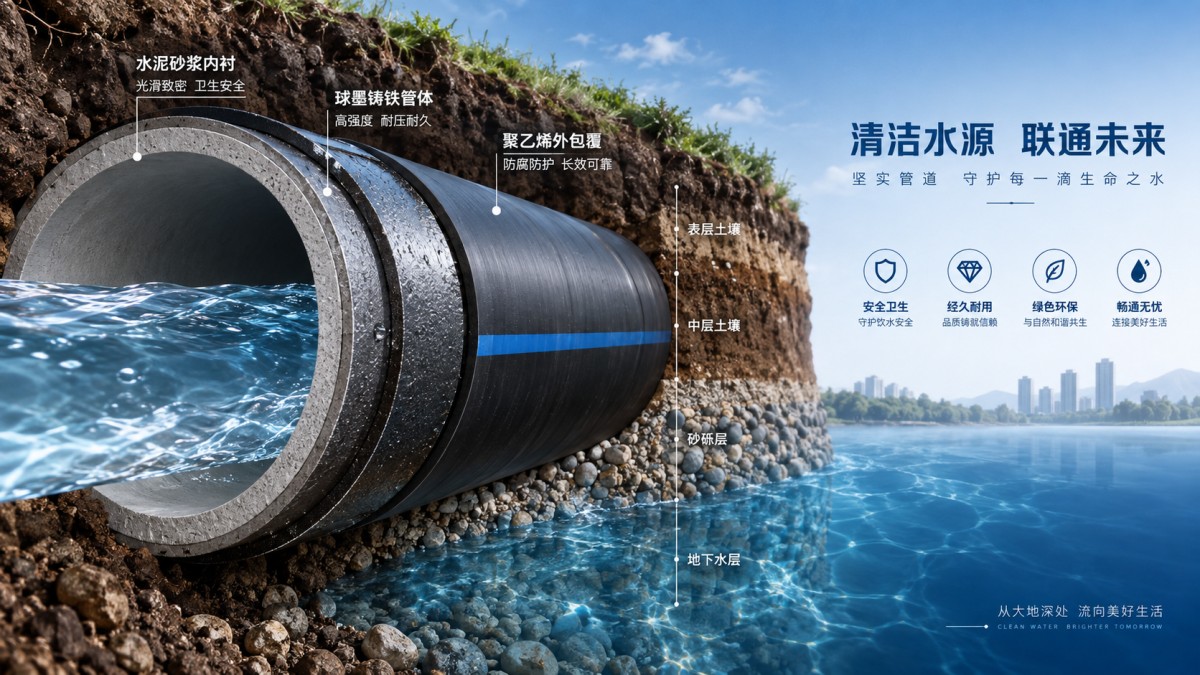

Bei Trinkwasserleitungen erfüllen Außen- und Innenschutz unterschiedliche Schutzfunktionen und sollten als abgestimmtes System spezifiziert werden. Außenbeschichtungen schützen duktiles Gusseisen vor umgebendem Boden, Grundwasser, Streustromeinflüssen und Schäden bei der Verlegung. Innenauskleidungen schützen die Qualität des geförderten Wassers, erhalten die hydraulische Leistungsfähigkeit und begrenzen Korrosionsprodukte im Rohrinneren. Wird eine Schicht als Ersatz für die andere betrachtet, entsteht eine Lücke in der Schutzstrategie.

Für Qualitäts- und Sicherheitsteams lautet die praktische Frage nicht einfach, welche Beschichtung „besser“ ist. Entscheidend ist, ob die gewählte Kombination zur tatsächlichen Wasserchemie, Bodenbeschaffenheit, den Lagerbedingungen, der Verbindungsmethode und den Prüfmöglichkeiten des Projekts passt. Die falsche Wahl kann bei der Lieferung optisch akzeptabel erscheinen, später jedoch schwer zu diagnostizierende Probleme mit der Wasserqualität oder der Lebensdauer der Anlage verursachen.

Die Innenauskleidung schützt die wasserseitige Oberfläche

Die Innenauskleidung bildet die Barriere für Trinkwasser. Ihr Zweck besteht darin, zu verhindern, dass die Rohrwand mit dem Wasser reagiert, und eine Aufrauung zu vermeiden, die die Durchflusskapazität verringern oder Ablagerungsstellen schaffen kann. In Rohrleitungssystemen aus duktilem Gusseisen wird Zementmörtelauskleidung häufig eingesetzt, weil sie eine alkalische Barriere zwischen dem Wasser und dem Eisensubstrat bildet. Andere Auskleidungen können gewählt werden, wenn die Wasserchemie, Betriebsbedingungen oder Projektspezifikationen ein anderes Beständigkeitsprofil erfordern.

Die wichtigste Entscheidung zur Innenauskleidung wird durch das Wasser bestimmt, nicht durch die äußere Einbauumgebung. Wasser mit aggressiven Eigenschaften kann eine Auskleidung durch Auflösung, Erweichung, Veränderungen der Durchlässigkeit oder lokalen Angriff an beschädigten Stellen beeinträchtigen. Eine Auskleidung, die bei relativ stabilem aufbereitetem Wasser gut funktioniert, muss gegebenenfalls genauer bewertet werden, wenn die Rohwasserquelle schwankt, sich Aufbereitungsprozesse ändern oder die Rohrleitung intermittierend betrieben wird.

Qualitätsprüfungen sollten sich daher nicht darauf beschränken, das Vorhandensein einer Auskleidung zu bestätigen. Prüfer sollten auf Durchgängigkeit, Risse, mangelhafte Haftung, freiliegendes Substrat, dünne Bereiche und Schäden an Schnittenden oder bei Änderungen vor Ort achten. Auch die Rohrhandhabung ist hierbei relevant: Stöße beim Abladen oder Einbau können eine Innenauskleidung beschädigen, selbst wenn die Außenbeschichtung unversehrt erscheint.

Der Innenschutz muss auch an Übergangsstellen berücksichtigt werden. Armaturen, Formstücke, Flanschverbindungen, Reparaturabschnitte und Übergangsstücke können unterschiedliche benetzte Werkstoffe in dieselbe Rohrleitung einbringen. Wenn eine Absperreinheit einExzentrisches Halbkugelventil enthält, sollte die Spezifikation bestätigen, dass die benetzten Oberflächen des Ventils und jedes zutreffende Auskleidungssystem für denselben Trinkwassereinsatz wie das angrenzende Rohr aus duktilem Gusseisen geeignet sind. Die Rohrauskleidung allein kann die Leistung aller Komponenten im Wasserweg nicht gewährleisten.

Die Außenbeschichtung ist eine Entscheidung zum Schutz vor Bodenkorrosion

Der Außenschutz betrifft eine völlig andere Beanspruchung. Nach dem Einbau im Erdreich kann ein Rohr aus duktilem Gusseisen auf Böden mit unterschiedlichem Feuchterückhaltevermögen, spezifischem Widerstand, Chloridgehalt, Sulfatgehalt, organischem Material, industrieller Verunreinigung oder elektrischen Störeinflüssen treffen. Eine Standard-Außenbeschichtung kann Schutz bei der Handhabung und einen anfänglichen Umweltschutz bieten, sollte jedoch nicht automatisch für jede Bodenbeschaffenheit als ausreichend angesehen werden.

Zu den häufig diskutierten Beschichtungsarten für Rohre aus duktilem Gusseisen gehören Außenbeschichtungssysteme mit werkseitig aufgebrachten metallischen Schichten, Deckbeschichtungen sowie zusätzlicher Polyethylenumhüllung oder anderen vorgeschriebenen Barrieren. Ihre Funktionen unterscheiden sich. Eine metallische Beschichtung kann kathodischen Schutz bieten und die Korrosionsbeständigkeit unter üblichen Erdverlegungsbedingungen unterstützen. Eine Deckschicht kann die Widerstandsfähigkeit bei der Handhabung verbessern und die Oberflächenalterung verringern. Eine Polyethylenumhüllung schafft eine physische Trennung zwischen Rohr und Bodenumgebung, wenn das Risiko äußerer Korrosion zusätzlich kontrolliert werden muss.

Die Auswahl sollte auf einer projektbezogenen Bodenbewertung beruhen und nicht auf einer allgemeinen Präferenz für die dickste oder bekannteste Beschichtung. Die Schichtdicke allein belegt keine Eignung. Ein Beschichtungssystem kann robust aussehen, jedoch anfällig sein, wenn es geschnitten, zerkratzt, unzureichend repariert oder in Böden außerhalb seines vorgesehenen Einsatzbereichs installiert wird. Umgekehrt kann ein gut ausgewähltes System erheblich an Wert verlieren, wenn die Umhüllung eingerissen ist, Verbindungen freiliegen oder die Verfüllung scharfkantiges Material enthält, das die Schutzschicht beschädigt.

Optisches Erscheinungsbild nicht mit durchgängiger Schutzwirkung verwechseln

Ein häufiger Fehler bei der Inspektion besteht darin, Innen- und Außenschutz hauptsächlich anhand der optischen Gleichmäßigkeit am Werkstor zu bewerten. Eine Sichtprüfung ist wichtig, beantwortet jedoch nicht mehrere Fragen, die für die Zuverlässigkeit im Einsatz entscheidend sind: Wurde die Auskleidung ordnungsgemäß ausgehärtet? Ist die Beschichtung gleichmäßig haftend oder aufgebracht? Sind Schnittenden entsprechend der Planung geschützt? Bewahrt die gewählte Verbindungskonfiguration das Schutzsystem nach der Montage? Wurden Schäden erkannt, bevor der Graben geschlossen wurde?

Bei Außenbeschichtungen liegen die anfälligsten Stellen häufig eher im praktischen als im theoretischen Bereich:

• Rohrenden und Einsteckbereiche, die durch Handhabung oder Zuschnitt vor Ort beeinträchtigt werden;
• Bereiche, die durch Hebegeräte, Rollen oder ungeeignete Lagerauflagen abgeschürft werden;
• Verbindungen, an denen Überlappungen der Umhüllung, Bänder oder Verschlussmethoden unvollständig sind;
• Anschlüsse an Formstücke, Armaturen, Schächte und Bauwerke mit unterschiedlichen Korrosionsbedingungen;
• Abschnitte, die stehendem Wasser, kontaminiertem Verfüllmaterial oder möglichen Streustromeinflüssen ausgesetzt sind.

Bei Innenauskleidungen sollte die Aufmerksamkeit auf Schäden durch Transport, Schneiden, Anbohren, Bohren, Verbindungsmontage und Reinigung gerichtet werden. Reparaturen vor Ort sollten dem geltenden Projektverfahren entsprechen und mit der bereits aufgebrachten Auskleidung kompatibel sein. Eine improvisierte Ausbesserung, die die Chemie der benetzten Oberfläche verändert oder unter Durchfluss Material abgibt, kann ein Trinkwasserproblem verursachen, selbst wenn sie das optische Erscheinungsbild der Rohrwand wiederherstellt.

Die Spezifikation sollte die beiden Schutzfunktionen getrennt behandeln

Eine zuverlässige Spezifikation beschreibt die Anforderungen an den Innen- und Außenschutz getrennt. Werden sie unter einer allgemeinen Bezeichnung wie „korrosionsgeschütztes Rohr aus duktilem Gusseisen“ zusammengefasst, kann dies bei Beschaffung und Inspektion zu Unklarheiten führen. Die Innenanforderung sollte den Auskleidungstyp, den vorgesehenen Wassereinsatz, Erwartungen an die Oberflächenbeschaffenheit, die Behandlung von Enden und Reparaturen vor Ort sowie relevante Abnahmekriterien festlegen. Die Außenanforderung sollte das Beschichtungs- oder Umhüllungssystem, die Grundlage für dessen umgebungsbezogene Auswahl, zulässige Schäden, die Reparaturmethode und Einbaukontrollen definieren.

Diese Trennung ist besonders wichtig, wenn Rohre zusammen mit Formstücken, Dichtungen, Armaturen und gefertigten Anschlüssen aus mehr als einem Produktionsweg geliefert werden. Werkstoffverträglichkeit, Maßhaltigkeit und hydraulische Auslegung sind notwendig, aber auch die Schutzsysteme müssen aufeinander abgestimmt sein. Beispielsweise kann eine Rohrleitung über eine geeignete Rohrauskleidung verfügen, jedoch ein ungeschütztes benetztes Formstück verwenden, oder sie kann gerade Rohrabschnitte mit Außenumhüllung einsetzen, während Formstückbaugruppen mit hohem Risiko unzureichend geschützt bleiben.

Einbaukontrollen bestimmen häufig das Ergebnis

Selbst ein geeignetes werkseitig aufgebrachtes System ist von Disziplin auf der Baustelle abhängig. Rohre sollten auf Auflagen gelagert werden, die Punktlasten und Beschichtungsabrieb vermeiden. Hebemethoden sollten Stöße verhindern und direkten Kontakt vermeiden, der Kanten absplittern oder Schutzschichten abschürfen kann. Vor dem Einbau sollten die Teams jede Rohrlänge prüfen, statt davon auszugehen, dass der Lieferzustand unverändert geblieben ist.

Bei erdverlegten Rohren sind Graben und Verfüllung Teil des Schutzsystems. Scharfkantige Steine, Bauschutt, wassergesättigte Bereiche und mangelhafte Verdichtungspraktiken können Außenbeschichtungen oder Umhüllungen beschädigen. Wenn eine Polyethylenumhüllung vorgeschrieben ist, verdient die Durchgängigkeit an Überlappungen, Verschlüssen und Durchdringungen eine ausdrückliche Prüfung. Eine kleine Öffnung kann dazu führen, dass die Bodenumgebung mit dem Rohr in einem Bereich in Kontakt kommt, der eigentlich isoliert bleiben sollte.

Auf der Wasserseite sollten Spül- und Inbetriebnahmeverfahren vermeiden, dass Fremdkörper eingebracht werden, die reparierte Auskleidungsbereiche abschürfen oder verunreinigen können. Qualitätsteams sollten Aufzeichnungen über alle Zuschnitte vor Ort, Auskleidungsreparaturen, Beschichtungsreparaturen und Abweichungen von der ursprünglichen Schutzspezifikation aufbewahren. Diese Aufzeichnungen machen spätere Integritätsuntersuchungen präziser und helfen, ein Materialproblem von einem Installationsproblem zu unterscheiden.

Die Entscheidung betrifft die Zuordnung von Beanspruchungen, nicht eine allgemeingültige Beschichtungshierarchie

Der Außen- und Innenschutz von Rohren sollte nach der Bewertung zweier Umgebungen ausgewählt werden: des Wassers, das durch das System fließt, und des Bodens, der es umgibt. Wenn eine der beiden Umgebungen unsicher oder veränderlich ist, sollte das Projekt festlegen, wie diese Unsicherheit durch Prüfungen, Auslegungsreserven, zusätzlichen Schutz oder Inspektionskontrollen bewältigt wird.

Für Trinkwasseranlagen ist das beste Ergebnis in der Regel eine spezifizierte Kombination, die vor der Erdverlegung überprüft und während der Installation aufrechterhalten werden kann. Innenauskleidungen schützen die Aspekte der öffentlichen Gesundheit und Hydraulik der Rohrleitung. Außenbeschichtungen schützen die erdverlegte Anlage vor ihrer Umgebung. Beide erfordern klare Abnahmekriterien, konsequente Reparaturverfahren und eine einheitliche Behandlung an Verbindungen und Armaturen.
