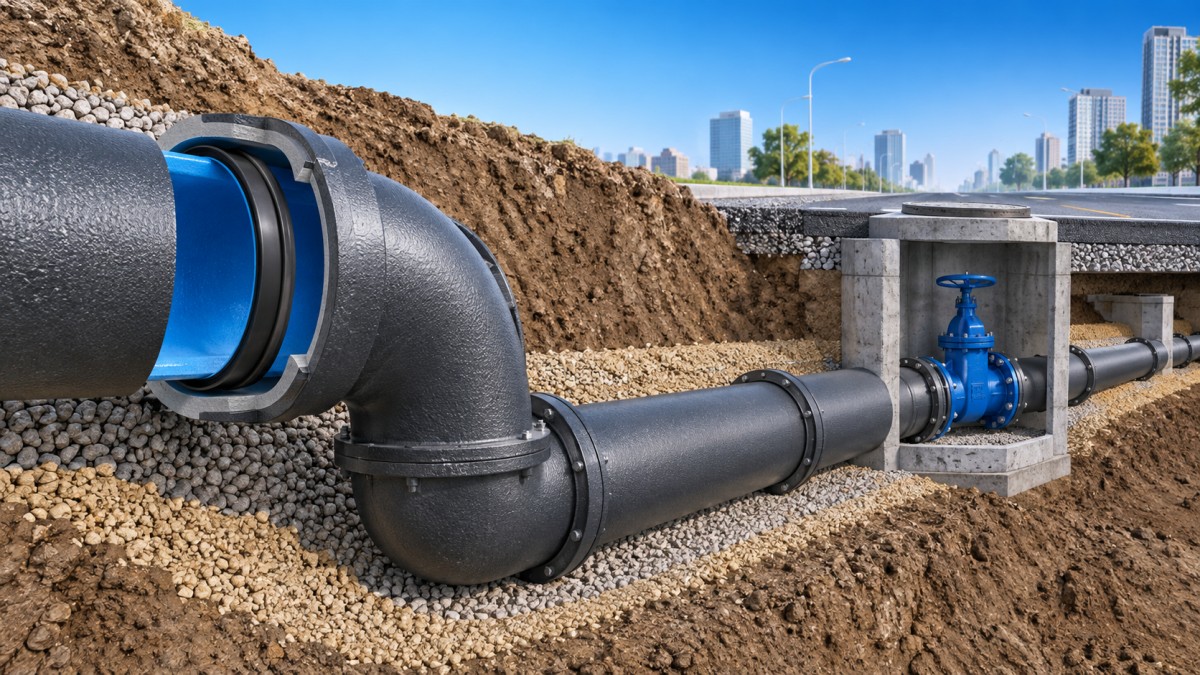

Wie duktiles Gussrohr eine zuverlässige kommunale Wasserversorgung unterstützt

Zuverlässige Verteilung beginnt mit dem Rohrsystem, nicht mit dem Pumpwerk

Kommunale Wassernetze bleiben zuverlässig, wenn die Rohrleitung Druckänderungen, Bodenbewegungen, Einbauabweichungen und jahrzehntelangen Betrieb im Erdreich bewältigen kann, ohne dass die Integrität der Verbindungen verloren geht. Rohre aus duktilem Gusseisen werden für diese Bedingungen häufig gewählt, weil ihr Werkstoffverhalten eine hohe Belastbarkeit mit einer nützlichen Duktilität verbindet. Das Ergebnis ist ein Druckrohrsystem, das sich für Transportleitungen, Verteilungsleitungen, Pumpwerksanschlüsse und Sanierungsarbeiten eignet, bei denen Betriebsunterbrechungen schwer hinnehmbar sind.

In einem kommunalen Netz kann die Rohrleistung nicht allein anhand der Wandfestigkeit beurteilt werden. Eine Leitung kann einen robusten Rohrkörper aufweisen und dennoch Leckagen oder Betriebsprobleme verursachen, wenn Verbindungen, Bettung, Schubsicherung, Korrosionsschutz und Zugangsbauwerke als getrennte Entscheidungen behandelt werden. Rohre aus duktilem Gusseisen für kommunale Wasserprojekte funktionieren am besten, wenn diese Elemente als ein zusammenhängendes System spezifiziert werden.

Druckbeständigkeit im Normal- und Störbetrieb

Der Wasserdruck ist in einem kommunalen Netz selten konstant. Höhenunterschiede, Pumpzyklen, Armaturenbetätigung, Bedarfsschwankungen und Notabschaltungen erzeugen Druckzustände, die vom nominalen Auslegungswert abweichen. Duktiles Gusseisen besitzt eine Graphitstruktur, die dem Werkstoff eine höhere Zähigkeit als herkömmlichem sprödem Gusseisen verleiht. Dadurch kann das Rohr dem Innendruck widerstehen und zugleich ein gewisses Verformungsvermögen bei äußerer Belastung oder lokal begrenzten Bodenspannungen behalten.

Die Wahl der Druckklasse sollte daher auf dem tatsächlichen hydraulischen Belastungsbereich und nicht auf einem einzelnen Betriebsdruckwert basieren. Der statische Druck am tiefsten Punkt einer Trasse kann wesentlich höher sein als der Druck in der Nähe eines Behälters oder einer höher gelegenen Zone. Auch transienter Druck erfordert besondere Beachtung. Ein schnelles Schließen einer Armatur oder ein plötzlicher Pumpenstopp kann einen kurzzeitigen, aber starken Druckstoß verursachen, der Verbindungen, Formstücke, Sicherungen und zugehörige Anschlüsse beansprucht.

Eine größere Rohrwanddicke ist kein Ersatz für die Prüfung der Druckstoßbedingungen. Rohrschaft, Dichtungsverbindung und die Einheit aus gesichertem Formstück reagieren unterschiedlich auf transiente Kräfte. Bei der Planung sollte festgestellt werden, wo Kräfte ihre Richtung ändern, wo Absperrarmaturen eine Druckzone unterteilen und wo Luft in die Leitung eintreten oder aus ihr austreten kann. Diese Stellen entscheiden häufig darüber, ob ein System bei einem Störereignis stabil bleibt.

Die Verbindungsleistung beeinflusst Leckagen stärker als das Erscheinungsbild des Rohres

Ein Rohrsystem aus duktilem Gusseisen verwendet typischerweise Steck- oder mechanische Verbindungen mit elastomeren Dichtringen. Rohrende, Muffengeometrie, Dichtungsprofil, Schmierpraxis, Einstecktiefe und Sauberkeit der Verbindung beeinflussen alle die Dichtleistung. Eine Verbindung, die von außen korrekt gesetzt aussieht, kann dennoch durch einen verdrehten Dichtring, eine beschädigte Beschichtung am Einsteckende, Schmutz in der Muffe oder unvollständiges Einstecken beeinträchtigt sein.

Das Leckagerisiko steigt, wenn Montageteams jede Verbindung als gleich behandeln. Gekrümmte Trassen, Gefällewechsel, zugeschnittene Rohrlängen, gesicherte Abschnitte und Anschlüsse in der Nähe von Schächten erfordern eine sorgfältigere Kontrolle der Verlegung. Rohrenden sollten vor dem Verbinden ausgerichtet werden, anstatt durch übermäßige Kraft in Position gezogen zu werden. Eine Fehlausrichtung überträgt Belastungen auf den Dichtring und kann die Fähigkeit der Verbindung verringern, spätere Setzungen aufzunehmen.

Markierungen auf dem Einsteckende sind nur dann hilfreich, wenn sie dem jeweiligen Verbindungsdesign entsprechen und während der Montage sichtbar bleiben. Sie zeigen die Einstecktiefe an, bestätigen jedoch nicht allein die Lage des Dichtrings. Die Inspektion sollte die gereinigte Muffe, den korrekten Sitz des Dichtrings, zugelassenes Schmiermittel, ein ausgerichtetes Einstecken und eine Sichtprüfung rund um die Verbindung nach der Montage umfassen. Diese Abfolge verhindert viele Mängel, deren Auffindung nach dem Verfüllen des Grabens kostspielig ist.

Erdverlegte Lasten erfordern eine trassenspezifische Lösung

Rohre aus duktilem Gusseisen eignen sich gut unter Straßen und in bebauten Bereichen, da sie bei geeigneter Grabenabstützung und Verfüllung erhebliche äußere Lasten tragen können. Dieselbe Rohrklasse verhält sich jedoch nicht in jeder Baugrube identisch. Der natürliche Bodenzustand, die Grabenbreite, die Überdeckungshöhe, das Grundwasser, die Verdichtungsmethode und die Verkehrslast verändern jeweils die Unterstützung des eingebauten Rohres.

Lockere oder ungleichmäßige Bettung kann Punktlasten entlang des Rohrschafts erzeugen. Überdimensionierte Steine in der Seitenverfüllung können Außenbeschichtungen beschädigen oder eine gleichmäßige Auflagerung verhindern. In nassen Baugruben kann feinkörniges Material nach der Installation in Hohlräume wandern und die Rohrunterstützung verändern, nachdem die erste Druckprüfung bestanden wurde. Dies sind Einbauprobleme, die jedoch zu langfristigen Zuverlässigkeitsproblemen werden, weil erdverlegte Rohre Lasten durch die Wechselwirkung mit dem umgebenden Boden aufnehmen.

An Kreuzungen und in beengten Korridoren sollte die Trasse auf unterschiedliche Setzungen geprüft werden. Ein Rohr, das vom gewachsenen Boden in einen Bauwerksanschluss führt, von einem offenen Graben in ein Vortriebsrohr übergeht oder Bereiche mit unterschiedlicher Auffüllhistorie quert, kann ein Übergangsdetail erfordern. Das Ziel besteht nicht einfach darin, das Rohr starr zu machen, sondern Bewegungen nicht an einer Verbindung oder einem Formstück zu konzentrieren.

Der Korrosionsschutz muss den tatsächlichen Bodenbedingungen entsprechen

Die mechanische Festigkeit von duktilem Gusseisen ersetzt nicht die Bewertung äußerer Korrosionsbedingungen. Bodenwiderstand, Feuchtigkeit, Chloride, Sulfate, Streustrombelastung und gestörte Verfüllung können die äußere Umgebung beeinflussen. Eine Trasse, die auf einem Versorgungsplan einheitlich erscheint, kann innerhalb kurzer Entfernung natürlichen Boden, eingebrachtes Füllmaterial, Entwässerungsbereiche und Straßenunterbau durchqueren.

Schutzmaßnahmen sollten auf den Trassenbedingungen beruhen und nicht auf der allgemeinen Annahme, dass jeder Boden im Erdreich gleichwertig ist. Außenbeschichtungen, Polyethylenumhüllungen, die sorgfältige Behandlung werkseitig aufgebrachter Schutzsysteme und kompatible Reparaturmaterialien erfüllen jeweils unterschiedliche Zwecke. Beschädigte Beschichtungen an Schnittenden oder abgeschürften Stellen sollten vor dem Einbau behandelt werden; die Verfüllung stellt keine Schutzbarriere wieder her.

Auch die Innenauskleidung muss mit der Wasserqualität und den Betriebsbedingungen abgestimmt werden. Die ausgewählte Auskleidung sollte für das transportierte Wasser, die erwartete Fließgeschwindigkeit, das Desinfektionsregime und die Notwendigkeit einer dauerhaft sauberen hydraulischen Oberfläche geeignet sein. Eine unabhängig von den Inbetriebnahmepraktiken getroffene Entscheidung über die Auskleidung kann zu vermeidbaren Problemen führen, insbesondere wenn eine neue Hauptleitung vor der Inbetriebnahme längere Zeit Stagnation ausgesetzt ist.

Formstücke, Sicherungen und Zugangspunkte bilden die Schwachstellen des Systems

Änderungen der Richtung, des Durchmessers oder des Strömungswegs erzeugen Schubkräfte. Bögen, T-Stücke, Reduzierstücke, Blindenden, Armaturen und Hydrantenabzweige müssen diese Kraft sicher auf den umgebenden Boden oder über ein ausgelegtes Sicherungssystem übertragen. Ein häufiger Fehler besteht darin, die Sicherung nur am offensichtlichen Bogen vorzusehen und dabei benachbarte Armaturen, kurze Rohrstücke oder Abzweigformstücke zu übersehen, die sich unter Druck bewegen können.

Widerlager benötigen stabilen, ungestörten tragfähigen Boden und sollten keine Komponenten abdecken, die künftig eingestellt oder entfernt werden müssen. Wenn Baugrubengeometrie, schlechter Boden oder begrenzter Platz Widerlager unzuverlässig machen, können zugfeste Verbindungen geeignet sein. Die Sicherungslänge muss anhand von Druck, Formstückgeometrie, Bodenwiderstand und der bewerteten Leistung der jeweiligen Verbindung berechnet werden; sie sollte nicht durch die Wiederholung eines Details einer anderen Trasse festgelegt werden.

Auch Zugangsbauwerke beeinflussen die Zuverlässigkeit der Rohrleitung. Armaturenschächte und Kontrollschächte sollten verhindern, dass Oberflächenlasten, Rahmenbewegungen, Entwässerung und Wartungszugang unbeabsichtigte Spannungen auf erdverlegte Anschlüsse übertragen. Wenn Abdeckungen Teil der Zugangsanordnung sind, sollte ein Bauteil aus duktilem Gusseisen wie eineSchachtabdeckung aus duktilem Gusseisen4 mit dem Schachtrahmen, der fertigen Straßenhöhe und der erwarteten Verkehrssituation abgestimmt werden, anstatt als isoliertes Oberflächenelement behandelt zu werden.

Die Montageplanung verhindert Verzögerungen, die zu Qualitätsproblemen werden

Rohranlieferung, Lagerung und Grabensequenz beeinflussen das fertige System. Rohre sollten so gelagert werden, dass Stoßschäden vermieden werden, und nicht über abrasive Oberflächen gezogen werden, die Beschichtungen oder Muffenenden beschädigen können. Dichtringe benötigen eine saubere, geschützte Lagerung; Verunreinigung oder Verformung vor dem Einbau kann die Gleichmäßigkeit der Abdichtung beeinträchtigen.

Das Schneiden von Rohren aus duktilem Gusseisen erfordert ein rechtwinkliges, sauberes Ende mit entfernten Graten. Das Schnittende muss anschließend den vorgeschriebenen Schutz erhalten. Wenn Zuschnitte die verfügbare Länge des Einsteckendes verändern, müssen Montagemethode und Einsteckreferenz geprüft werden, bevor das Rohr in den Graben abgesenkt wird. Improvisierte Anpassungen auf der Baustelle führen häufig zu einer Abweichung zwischen Zeichnung, Sicherungsdetail und tatsächlicher Verbindungsgeometrie.

Die hydrostatische Prüfung ist am nützlichsten, wenn sie als Diagnosephase und nicht nur als abschließende Abnahme behandelt wird. Die Prüfung nach der Montage angemessener Abschnitte ermöglicht die Untersuchung einer Leckage oder einer verschobenen Verbindung, solange die Baugrube noch zugänglich ist. Vor der Prüfung müssen Entlüftungspunkte, temporäre Endsicherungen, Armaturenstellungen und sichere Verfahren zur Druckbeaufschlagung geklärt werden. In einer Hauptleitung eingeschlossene Luft kann das Prüfverhalten verfälschen und unnötige Gefahren durch gespeicherte Energie verursachen.

Eine zuverlässige kommunale Verteilung entsteht durch diese miteinander verbundenen Entscheidungen: realistische Druckbewertung, kontrollierte Verbindungsmontage, bodenverträglicher Einbau, trassenspezifischer Korrosionsschutz und ordnungsgemäß gesicherte Formstücke. Rohre aus duktilem Gusseisen liefern die strukturelle Grundlage, während eine konsequente Systemintegration darüber entscheidet, ob diese Grundlage über die gesamte Betriebsdauer eine stabile Wasserversorgung gewährleistet.
