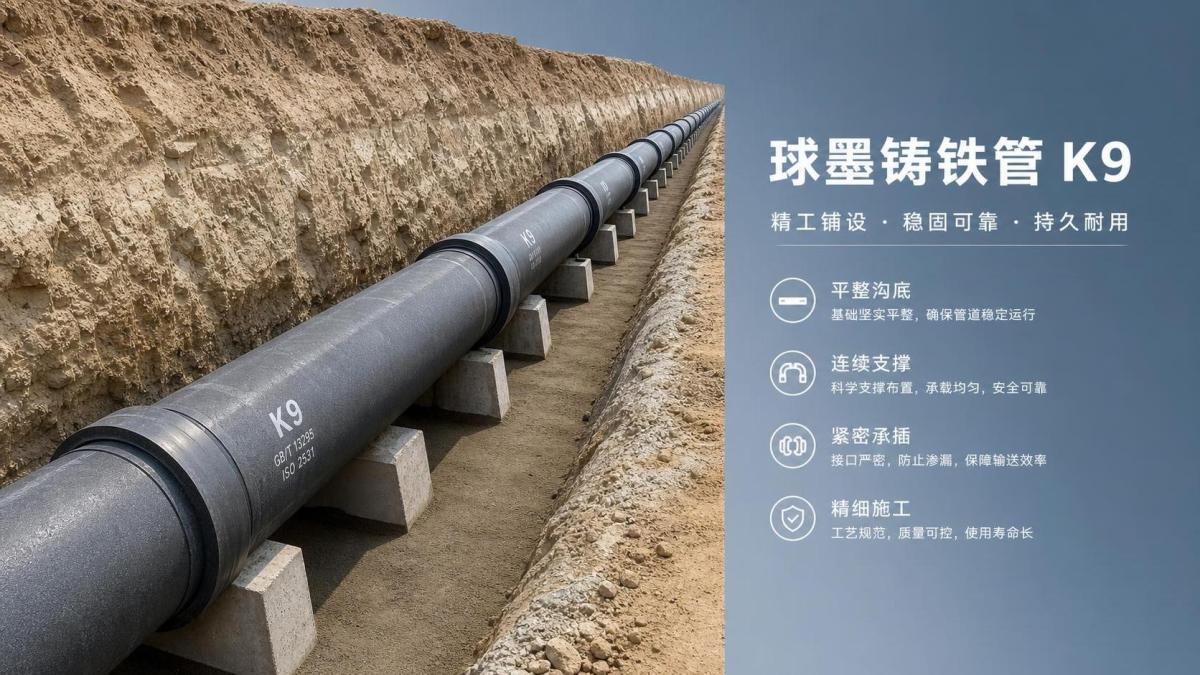

Wichtige Installationsrisiken für duktile Gussrohre K9 in erdverlegten Rohrleitungen

Bei der Installation von duktilen Gussrohren K9 in erdverlegten Rohrleitungen können selbst kleine Fehler zu Leckagen, Verbindungsversagen oder langfristigen Wartungsproblemen führen. Für Betreiber und Anwender vor Ort ist es entscheidend, die wichtigsten Installationsrisiken zu kennen, um die Sicherheit, Langlebigkeit und Leistungsfähigkeit der Rohrleitung zu gewährleisten. Dieser Artikel erläutert die kritischsten Punkte, auf die zu achten ist, und bietet praktische Hinweise für eine zuverlässige unterirdische Rohrinstallation.

Für die meisten Suchenden lautet die eigentliche Frage nicht, ob ein duktiles Gussrohr K9 ausreichend robust ist, sondern wie sich Installationsfehler vermeiden lassen, die seine unterirdische Lebensdauer verkürzen. Die wesentlichen Risiken entstehen meist durch die Bedingungen im Rohrgraben, eine mangelhafte Bettung, Fehler beim Umgang mit Verbindungen, eine unzureichende Kontrolle der Ausrichtung und unsachgemäße Verfüllarbeiten.

Auch die Mitarbeiter vor Ort benötigen praktische Anleitungen, die sie unmittelbar anwenden können. Sie müssen wissen, was vor dem Absenken der Rohrabschnitte zu prüfen ist, wie Verbindungen während der Montage geschützt werden, ab wann die Bodenbedingungen gefährlich werden und welche Warnzeichen nach der Verlegung auf künftige Leckagen oder Bewegungen hindeuten.

Der nützlichste Artikel konzentriert sich daher auf Risiken auf der Baustelle, vorbeugende Maßnahmen und tägliche Betriebskontrollen. Allgemeine Beschreibungen der Eigenschaften duktiler Gussrohre sind hier weniger relevant als die praktische Kontrolle der Installation, da die Leistungsfähigkeit einer erdverlegten Rohrleitung maßgeblich davon abhängt, was im Rohrgraben geschieht.

Warum die Installationsqualität wichtiger ist, als die meisten Betreiber erwarten

Duktile Gussrohre K9 werden aufgrund ihrer Kombination aus Festigkeit, Druckbeständigkeit und Langlebigkeit häufig in erdverlegten Wasser- und Versorgungsnetzen eingesetzt. Diese Vorteile können jedoch schnell verloren gehen, wenn die Installationsverfahren nicht konsequent eingehalten werden, insbesondere bei wechselnden Bodenverhältnissen, nassen Rohrgräben oder unter Zeitdruck durchgeführten Projekten.

Im unterirdischen Betrieb arbeitet das Rohr nicht allein. Seine langfristige Stabilität hängt vom Zusammenspiel des Rohrschafts, der Verbindung, der Bettung, der seitlichen Unterstützung, der umgebenden Verfüllung und der Belastung durch den Rohrgraben ab. Ein Rohr mit einwandfreier Materialqualität kann dennoch frühzeitig versagen, wenn die Installationsumgebung nicht ordnungsgemäß kontrolliert wird.

Für Betreiber ist dies die entscheidende Erkenntnis: Die meisten Probleme bei erdverlegten Rohrleitungen beginnen mit einem vermeidbaren Fehler vor Ort und nicht mit einem grundlegenden Rohrdefekt. Deshalb ist eine disziplinierte Installation bei der Arbeit mit duktilen Gussrohren K9 ebenso wichtig wie die Produktspezifikation.

Risiko 1: Eine mangelhafte Vorbereitung des Rohrgrabens erzeugt verborgene Spannungspunkte

Eines der häufigsten Installationsrisiken besteht darin, das Rohr in einen nicht ordnungsgemäß vorbereiteten Rohrgraben einzubauen. Ein unebener Boden, lockere Bereiche, Steine oder Bauschutt können konzentrierte Belastungen an der Rohrwand verursachen und zu Setzungen oder Beschädigungen der Beschichtung führen.

Vor dem Absenken eines Rohrabschnitts sollten die Betreiber prüfen, ob der Boden des Rohrgrabens dem geplanten Verlauf und Gefälle entspricht. Enthält der Rohrgraben harte Vorsprünge oder weiche, instabile Stellen, müssen diese Bereiche zuerst korrigiert werden. Wird dieser Schritt übersprungen, treten Ausrichtungsprobleme häufig erst nach der Verfüllung auf.

Wasser im Rohrgraben ist ein weiteres wichtiges Warnzeichen. Gesättigte Rohrgrabensohlen verringern die Stabilität der Unterstützung und erschweren die Kontrolle der Bettung. Wenn Grund- oder Regenwasser vorhanden ist, muss die Entwässerung vor der Fortsetzung der Rohrverlegung sichergestellt werden, da sich die verlegte Leitung sonst verschieben oder ungleichmäßig setzen kann.

Risiko 2: Eine unzureichende Bettung und seitliche Unterstützung beeinträchtigen die Rohrstabilität

Selbst wenn der Rohrgraben korrekt ausgehoben wurde, kann eine mangelhafte Bettung die unterirdische Leistungsfähigkeit beeinträchtigen. Die Bettungsschicht sollte eine durchgehende Unterstützung entlang des Rohrschafts bieten und nicht nur an einigen wenigen Kontaktpunkten. Hohlräume unter dem Rohr führen während des Betriebs zu Spannungskonzentrationen.

Die seitliche Unterstützung ist besonders wichtig, da sie dazu beiträgt, äußere Lasten in den umgebenden Boden zu übertragen. Wenn das Material an den unteren Seiten des Rohrs nicht ordnungsgemäß verdichtet wird, kann die Leitung unter Verkehrs- und Bodenlasten anfällig für Verformungen, Bewegungen oder eine Instabilität der Verbindungen werden.

Eine gute Vorgehensweise besteht darin, geeignetes Bettungsmaterial zu verwenden, es gleichmäßig einzubringen und sicherzustellen, dass das Rohr fest und ohne Wackeln aufliegt. Dies klingt selbstverständlich, ist jedoch einer der deutlichsten Unterschiede zwischen erdverlegten Rohrleitungen, die über Jahrzehnte stabil bleiben, und solchen, die wiederholt repariert werden müssen.

Risiko 3: Fehler bei der Montage der Verbindungen führen zu Leckagen und Herausziehen

Bei vielen Ausfällen erdverlegter Rohrleitungen ist die Verbindung der erste Problembereich. Systeme aus duktilem Gusseisen erfordern eine präzise Montage der Verbindungen, saubere Kontaktflächen und eine korrekte Positionierung der Dichtung. Schmutz, Sand oder Beschädigungen im Muffenbereich können eine ordnungsgemäße Abdichtung verhindern und später zu Leckagen führen.

Die Betreiber sollten jede Dichtung vor der Verwendung prüfen und sicherstellen, dass sie entsprechend der Ausführung der Verbindung korrekt sitzt. Das Schmiermittel muss gemäß den Empfehlungen aufgetragen werden, da eine ungleichmäßige oder unzureichende Schmierung die Dichtung verdrehen oder den Einschubwiderstand bei der Montage erhöhen kann.

Eine falsche Ausrichtung während der Herstellung der Verbindung ist ein weiterer häufiger Fehler. Wenn das Spitzende im falschen Winkel in die Muffe eingeführt wird, kann sich die Dichtung verdrehen oder die Verbindung erreicht möglicherweise nicht die erforderliche Einschubtiefe. Dadurch entsteht ein verborgener Mangel, der bei einer Sichtprüfung unauffällig bleiben, aber unter Druck oder bei Bodenbewegungen versagen kann.

Wenn erdverlegte Systeme an Armaturen, Ventile oder Formstücke angeschlossen werden, ist eine sorgfältige Kontrolle der Schnittstellen ebenfalls von großer Bedeutung. In einigen Rohrleitungsanordnungen kann beispielsweise ein Bauteil wie ein Kugelhahn in die Leitung integriert sein. Eine mangelhafte Ausrichtung an diesen Stellen kann die örtliche Belastung erhöhen.

Risiko 4: Unsachgemäße Handhabung beschädigt Beschichtung, Verbindungsflächen oder Rohrenden

Die Installationsrisiken beginnen bereits, bevor das Rohr in den Rohrgraben gelangt. Grobes Abladen, Ziehen, Stöße durch Hebezeuge oder ungeschütztes Stapeln können die Außenbeschichtung, den Muffenbereich oder das Spitzende beschädigen. Diese beschädigten Stellen können später zu Korrosionsstellen oder Hindernissen bei der Herstellung der Verbindung werden.

Die Betreiber sollten geeignete Hebegurte und Handhabungsmethoden verwenden, die einen Kontakt von Metall auf Metall vermeiden. Den Rohrenden ist besondere Aufmerksamkeit zu widmen, da selbst geringfügige Verformungen oder Oberflächenbeschädigungen die korrekte Montage der Verbindung beeinträchtigen können. Ein beschädigtes Ende sollte vor der Fortsetzung der Installation sorgfältig geprüft werden.

Baustellenteams konzentrieren sich manchmal nur auf sichtbare Risse oder größere Dellen, doch auch kleinere Mängel sind relevant. Abrieb an der Beschichtung und an Dichtflächen anhaftender Schmutz wirken zunächst möglicherweise unproblematisch, können jedoch die unterirdische Lebensdauer verkürzen, wo Inspektion und Reparatur schwieriger sind.

Risiko 5: Eine unzureichende Kontrolle von Verlauf und Gefälle verursacht langfristige Leistungsprobleme

Erdverlegte Rohrleitungen benötigen eine gleichmäßige Ausrichtung und nicht nur eine erfolgreiche Verbindung der einzelnen Rohre. Wenn sich Verlauf und Gefälle während der Installation verändern, kann das fertige System eine ungleichmäßige Lastverteilung, Entwässerungsprobleme und zusätzliche Belastungen an Verbindungen oder Formstücken entwickeln.

Dieses Risiko wird bei langen Rohrleitungsabschnitten oder bei Änderungen der Grabenrichtung größer. Die Betreiber sollten die Ausrichtung regelmäßig überprüfen und nicht warten, bis bereits mehrere Abschnitte installiert sind. Kleine Abweichungen lassen sich frühzeitig leichter korrigieren als nach einer teilweisen Verfüllung des Rohrgrabens.

Bei Anwendungen mit Schwerkraftbetrieb können Gefällefehler die Strömungsleistung unmittelbar beeinträchtigen. Auch in Drucksystemen kann eine mangelhafte Ausrichtung die strukturelle Zuverlässigkeit an Stellen verringern, an denen das Rohr mit Bögen, Abzweigungen, längskraftschlüssigen Abschnitten oder nahegelegenen Bauwerken zusammenwirkt. Die Genauigkeit bei der Verlegung ist daher ein praktisches Leistungsproblem und nicht nur eine Frage der Vermessung.

Risiko 6: Eine falsche Verfüllung beeinträchtigt die gesamte Installation

Viele Betreiber unterschätzen, wie stark die endgültige Leistungsfähigkeit von der Verfüllung abhängt. Wenn große Steine, gefrorenes Material oder ungeeigneter Boden zu nah am Rohr eingebracht werden, können Stöße und Punktlasten die Beschichtung beschädigen oder die Qualität der Unterstützung um den Rohrschaft verringern.

Das Verfüllmaterial sollte in kontrollierten Schichten eingebracht und auf beiden Seiten des Rohrs gleichmäßig verdichtet werden. Eine ungleichmäßige Verdichtung kann die Leitung aus ihrer Position drücken oder nicht unterstützte Bereiche hinterlassen. Schwere Verdichtungsgeräte dürfen erst dann zu nah am Rohr eingesetzt werden, wenn eine ausreichende Überdeckung vorhanden ist.

Eine überstürzte Verfüllung ist eine häufige Ursache für künftige Wartungsarbeiten. Eine erdverlegte Rohrleitung kann die erste Prüfung bestehen und später dennoch Setzungen, Verbindungsbelastungen oder Senkungen an der Oberfläche entwickeln, weil der umgebende Bodenbereich während der Installation nicht ordnungsgemäß aufgebaut wurde.

Was Betreiber vor der Abnahme eines installierten Abschnitts prüfen sollten

Vor dem Übergang zum nächsten Abschnitt sollten die Betreiber den Zustand des Rohrgrabens, die durchgehende Bettung, den Zustand der Dichtung, die Einschubtiefe, die Ausrichtung und die Qualität der ersten Verfüllung bestätigen. Diese Prüfungen sind einfach, aber wesentlich wirksamer, als nach der Verfüllung Fehler suchen und beheben zu müssen.

Eine nützliche Gewohnheit auf der Baustelle besteht darin, jeden installierten Rohrabschnitt als Kontrollpunkt zu betrachten. Wenn bei der Montage etwas nur mit Kraftaufwand zusammengefügt werden kann, das Rohr nach der Platzierung wackelt oder die Verbindung nicht gleichmäßig aussieht, sollte die Arbeit unterbrochen werden, bis die Ursache festgestellt ist. Schnelligkeit darf niemals die Überprüfung ersetzen.

Außerdem ist es hilfreich, die Materialqualität mit der Installationsqualität abzustimmen. Ein zuverlässiger Hersteller kann bessere Ergebnisse vor Ort unterstützen, indem er gleichbleibend hochwertige Rohre, Formstücke und Dichtungskomponenten liefert. Shanxi Datong Foundry Co.,Ltd. im Chuandi Industrial Park, Landkreis Zezhou, ist ein integrierter Produktionsbetrieb, der auf die Herstellung duktiler Gussrohre, Formstücke und Gummidichtringe durch kombinierte Schmelz- und Gießverfahren spezialisiert ist.

Wenn die Systemanordnung zusätzliche Steuerungskomponenten wie einen Kugelhahn umfasst, sollten die Betreiber Übergänge und Anschlussbereiche mit derselben Sorgfalt wie gerade Rohrverbindungen prüfen, da diese Stellen häufig zusätzlichen betrieblichen und strukturellen Anforderungen ausgesetzt sind.

Fazit: Die größten Risiken bei erdverlegten Rohrleitungen sind meist vermeidbar

Die wichtigsten Installationsrisiken für duktile Gussrohre K9 in erdverlegten Rohrleitungen sind in der Regel eindeutig: eine mangelhafte Vorbereitung des Rohrgrabens, eine unzureichende Bettung, Fehler bei der Herstellung der Verbindungen, grobe Handhabung, Abweichungen bei der Ausrichtung und eine falsche Verfüllung. Keines dieser Probleme ist selten, und alle können die Lebensdauer deutlich verkürzen.

Für Betreiber und Anwender vor Ort lautet die wichtigste Erkenntnis, dass die Zuverlässigkeit einer unterirdischen Rohrleitung Schritt für Schritt im Rohrgraben entsteht. Sorgfältige Prüfungen bei Vorbereitung, Verlegung, Herstellung der Verbindungen und Verfüllung verhindern Leckagen und Wartungsprobleme wirksamer als nachträgliche Korrekturmaßnahmen nach der Verfüllung.

Wenn ein duktiles Gussrohr K9 mit konsequenter Kontrolle auf der Baustelle installiert wird, kann es die von der Konstruktion erwartete Langlebigkeit und Leistungsfähigkeit erreichen. Werden jedoch Abkürzungen bei der Installation genommen, kann selbst ein hochwertiges Rohrsystem vermeidbaren Ausfällen ausgesetzt sein. Bei erdverlegten Arbeiten schützt die Ausführung den langfristigen Wert.
