Korrosive Böden können die langfristige Leistungsfähigkeit von Rohren aus duktilem Gusseisen für die Wasserversorgung beeinträchtigen. Daher ist der äußere Schutz ein wesentlicher Bestandteil der Trassenplanung und technischen Bewertung.
Das geeignete Schutzsystem hängt von den Bedingungen entlang der Trasse, der Installationsqualität und der elektrischen Belastung ab. Keine einzelne Bodenmessung und keine Beschichtungsauswahl gewährleistet an jedem Standort einen ausreichenden Schutz.
Technische Fachleute sollten Bodenwiderstand, Feuchtigkeit, Chloride, Sulfate und vagabundierende Ströme gemeinsam bewerten und anschließend Maßnahmen auswählen, die den tatsächlichen Korrosionsmechanismen entlang der geplanten Trasse entgegenwirken.
Polyethylenumhüllung, geeignete Außenbeschichtungen und, sofern erforderlich, kathodischer Korrosionsschutz können zu langlebigen Installationen beitragen. Ihr Nutzen hängt von klaren Spezifikationen, kompatiblen Komponenten und überprüfbaren Bauverfahren ab.
Eine fundierte Bewertung verknüpft daher die Standortuntersuchung mit der Auswahl des Schutzes, der Abnahme der Installation und den Wartungsanforderungen. So lässt sich eine zuverlässige Wasserversorgung unterstützen und zugleich lassen sich vermeidbare Lebenszykluskosten begrenzen.
Welche Bodenbedingungen rechtfertigen zusätzlichen Korrosionsschutz?
Beginnen Sie mit einer trassenbezogenen Untersuchung statt mit einer einzelnen Probe. Die Bodenbedingungen können sich in der Nähe von Entwässerungsgräben, auf rekultiviertem Gelände, an Industriestandorten und in Bereichen mit eingebrachtem Verfüllmaterial stark verändern.
Messen Sie den Bodenwiderstand mit geeigneten Feld- oder Labormethoden und dokumentieren Sie dabei Feuchtigkeitsbedingungen und Entnahmetiefe. Ein niedriger Bodenwiderstand weist auf einen leichteren elektrischen Stromfluss hin, lässt für sich allein jedoch keine Rückschlüsse auf Korrosion zu.
Beziehen Sie pH-Wert, Redoxpotenzial, Sulfide, Feuchtigkeit und Grundwasserbedingungen in die Bewertung ein. Chloride und Sulfate liefern zusätzliche Anhaltspunkte, insbesondere bei salzhaltigem Grundwasser oder industrieller Kontamination.
Ein hoher Sulfatgehalt allein belegt keine mikrobiologisch beeinflusste Korrosion. Bei der Interpretation sollten die Sauerstoffverfügbarkeit, Sulfide, organisches Material und weitere Hinweise auf Bedingungen berücksichtigt werden, die mikrobielle Aktivität begünstigen.
Untersuchen Sie saisonale Wechsel zwischen Durchfeuchtung und Austrocknung, schlecht entwässerte Gräben und Übergänge zwischen unterschiedlichen Böden. Solche Bedingungen können Belüftungselemente bilden und örtlich begrenzte Angriffe auf freiliegendes Eisen verursachen.
Prüfen Sie, ob Gleichstrombahnen, industrielle elektrische Anlagen oder andere kathodisch geschützte Bauwerke in der Nähe liegen. Die Einwirkung vagabundierender Ströme erfordert eine fachkundige Bewertung, da sie bei einer gewöhnlichen Bodenklassifizierung möglicherweise unberücksichtigt bleibt.
Verwenden Sie bei einschlägigen Projekten den Bewertungsrahmen für Böden gemäß ANSI/AWWA C105/A21.5. Prüfen Sie die angegebene Ausgabe und die Anforderungen des örtlichen Versorgungsunternehmens, bevor Sie die Empfehlungen in der Planung anwenden.
Wann ist eine Polyethylenumhüllung eine geeignete Wahl?

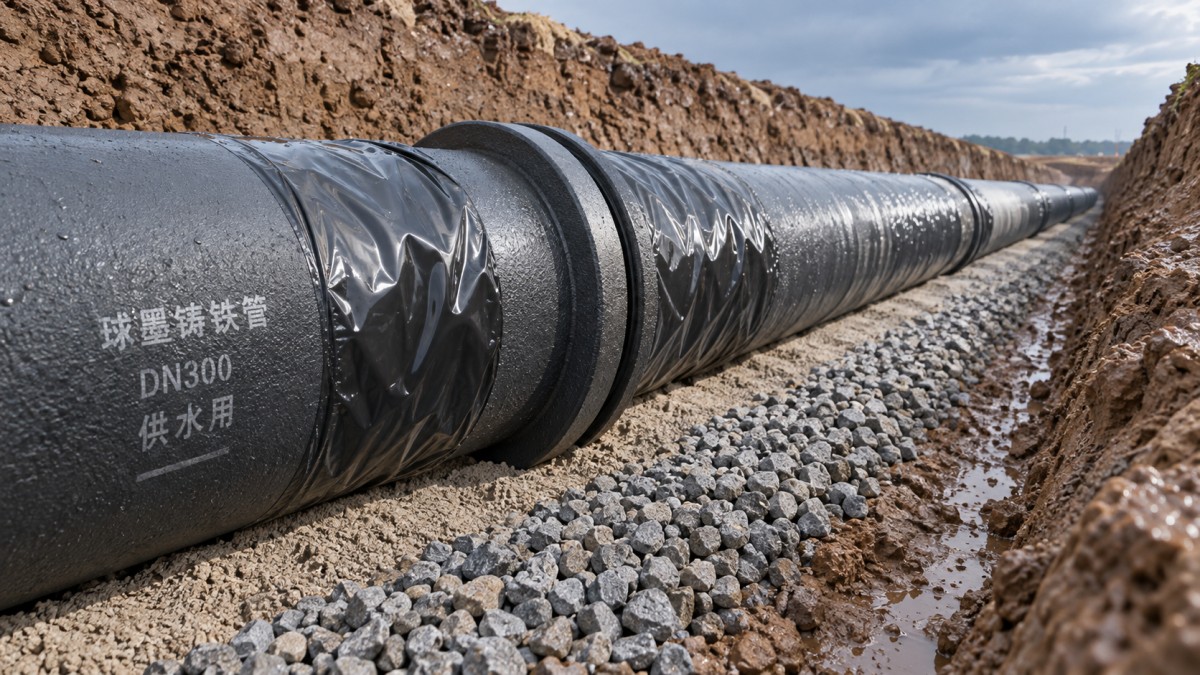

Die Polyethylenumhüllung ist ein weit verbreitetes Verfahren zum Außenschutz von Rohrleitungen aus duktilem Gusseisen in aggressiven Böden. Sie begrenzt den direkten Bodenkontakt und verringert die Auswirkungen unterschiedlicher Umgebungsbedingungen.
Es handelt sich um ein lose anliegendes Umhüllungssystem und nicht um eine fest haftende, wasserdichte Beschichtung. Feuchtigkeit kann teilweise eindringen; die Schutzwirkung hängt daher von einer fachgerechten Umhüllung und der Vermeidung von Beschädigungen ab.
Bewerten Sie Umhüllungsmaterialien, Dicke, Abmessungen und Installationsverfahren anhand der geltenden Norm. Legen Sie vor Baubeginn fest, wie Rohrschäfte, Verbindungen, Formstücke, Armaturen und Hausanschlüsse behandelt werden sollen.
Bei der Installation sollte die Folie eng am Rohr anliegen und überschüssiges Material sachgerecht gefaltet werden. Sichern Sie Überlappungen und Enden gemäß dem festgelegten Verfahren, ohne die Folie übermäßig zu spannen.
Reparieren Sie Risse und Durchstiche vor dem Verfüllen mit zugelassenen Materialien. Achten Sie besonders auf Kontaktstellen mit Hebegurten, die Montage von Verbindungen, Anbohrarbeiten und scharfkantige Gegenstände im Graben.
Bei vagabundierenden Strömen oder außergewöhnlich starker Belastung sollte eine fachkundige Korrosionsbewertung eingeholt werden. Die Wahl der Umhüllung sollte diese Bedingungen und die dokumentierte Betriebserfahrung des Versorgungsunternehmens berücksichtigen.
Wie sollten Fachleute Systeme zur Außenbeschichtung vergleichen?
Unterscheiden Sie zwischen einer üblichen Deckschicht und einem spezifizierten Korrosionsschutzsystem. Einer dünnen dekorativen Beschichtung sollte keine Schutzwirkung zugeschrieben werden, für die sie nicht ausgelegt ist.
Je nach regionalen Normen und Projektanforderungen kommen beispielsweise zinkbasierte Systeme, schützende Deckschichten oder fest haftende dielektrische Beschichtungen infrage. Vergleichen Sie vollständige Systeme einschließlich Vorbehandlung und Ausbesserungen.
Fordern Sie Nachweise für die vorgesehenen Einsatzbedingungen an, etwa zur Haftung, Schlagfestigkeit, Beständigkeit bei der Handhabung und Verträglichkeit mit einer Umhüllung, sofern für die Rohrleitungstrasse ein kombinierter Schutz vorgesehen ist.
Legen Sie Oberflächenvorbereitung, Auftragsbedingungen, Beschichtungsdicke, Aushärtungsanforderungen und Prüfverfahren fest. Die Qualitätsunterlagen des Werks sollten das gelieferte System ausweisen und die Einhaltung der Abnahmekriterien des Projekts belegen.
Für industrielle Schleifarbeiten bietet Use all-in-one machine effizientes Schleifen und gleichmäßige Ergebnisse; die Eignung zur Vorbereitung von Rohroberflächen muss gesondert anhand der Beschichtungsanforderungen geprüft werden.
Legen Sie fest, wie Beschädigungen der Beschichtung an Kontaktstellen beim Transport, Verbindungen und Änderungen vor Ort auszubessern sind. Verwenden Sie vom Hersteller freigegebene Verfahren und prüfen Sie die Verträglichkeit, bevor ausgebesserte Komponenten abgenommen werden.
Wenn bei einer dielektrischen Beschichtung eine Fehlstellenprüfung erforderlich ist, legen Sie das für dieses System geeignete Verfahren und die Prüfspannung fest. Gehen Sie nicht davon aus, dass jede Außenbeschichtung dieselbe Prüfung erfordert.
Wann erfordert kathodischer Korrosionsschutz eine fachkundige Planung?
Kathodischer Korrosionsschutz kann geeignet sein, wenn die Bewertung eine starke Belastung, elektrische Beeinflussung oder projektspezifische Anforderungen ergibt. Bei der Auslegung müssen das elektrische Verhalten der Rohrleitung und die umgebende Infrastruktur berücksichtigt werden.
Verbindungen mit Gummidichtungen gewährleisten keine zuverlässige elektrische Kontinuität. Eine Schutzplanung kann daher gezielte elektrische Überbrückungen, Isolierungen, Messstellen und Vorkehrungen zur Überwachung einzelner Rohrleitungsabschnitte erfordern.
Eine Fachkraft sollte beurteilen, ob sich für die Installation Opferanoden oder Fremdstrom eignen. Die Auswahl hängt vom Strombedarf, den Bodenbedingungen, den Eigenschaften der Beschichtung und den Möglichkeiten zur Betriebsüberwachung ab.
Bewerten Sie die Wechselwirkungen mit benachbarten metallischen Versorgungsleitungen und bestehenden Schutzsystemen. Schlecht abgestimmte Auslegungen können Beeinflussungen verursachen und das Korrosionsrisiko auf ein anderes Bauwerk oder einen anderen Rohrleitungsabschnitt übertragen.
Legen Sie Inbetriebnahmemessungen, geltende Abnahmekriterien und Prüfintervalle fest. Wenden Sie keine allgemeinen Potenzialgrenzwerte an, ohne das duktile Gusseisen, das gewählte Schutzsystem und die Messbedingungen zu berücksichtigen.
Wenn Polyethylenumhüllung und kathodischer Korrosionsschutz gemeinsam vorgesehen sind, ist eine integrierte Auslegung erforderlich. Die Stromverteilung und die Wirksamkeit der Überwachung müssen bewertet werden, statt die kombinierte Schutzwirkung vorauszusetzen.
Welche Anforderungen sollte die Beschaffungsspezifikation tatsächlich enthalten?
Überführen Sie die Korrosionsbewertung in Anforderungen für jeden Trassenabschnitt. Geben Sie das Schutzsystem, die maßgeblichen Normen, die Prüfverantwortlichkeiten, Reparaturverfahren und die vor der Abnahme erforderlichen Unterlagen an.
Halten Sie den Außenschutz gegen Korrosion getrennt von den Anforderungen an den Kontakt mit Trinkwasser im Rohrinneren. Innenauskleidungen und Dichtungsmaterialien müssen die projektbezogenen Zulassungsanforderungen für Trinkwasser sowie die Anforderungen an die Gebrauchstauglichkeit separat erfüllen.
Shanxi Datong Foundry Co., Ltd. mit Sitz im Chuandi Industrial Park im Kreis Zezhou fertigt Rohre aus duktilem Gusseisen, Formstücke und Gummidichtringe in integrierten Schmelz- und Gießprozessen.
Fordern Sie bei der Bewertung dieses Lieferanten projektspezifische Unterlagen zu Abmessungen, mechanischen Eigenschaften, Verbindungen, Auskleidung und Außenschutz an. Der Fertigungsumfang allein belegt nicht die Erfüllung sämtlicher Projektanforderungen.
Bitten Sie Lieferanten, den Schutzumfang an Formstücken und Zubehör einschließlich der Details zur Montage vor Ort anzugeben. Diesen Schnittstellen sollte besondere Aufmerksamkeit gelten, da eine unvollständige Abdeckung ansonsten geeigneten Schutz am Rohrschaft beeinträchtigen kann.
Verlangen Sie eine Rückverfolgbarkeit zwischen den gelieferten Komponenten, Prüfunterlagen und freigegebenen Spezifikationen. Klären Sie Ersatzprodukte vor der Installation, insbesondere wenn vor Ort alternative Beschichtungen, Umhüllungsmaterialien oder Reparaturprodukte vorgeschlagen werden.
Welche Baukontrollen beeinflussen die langfristige Leistung am stärksten?
Prüfen Sie Lieferungen vor dem Absenken der Rohre in den Graben auf Beschädigungen der Beschichtung, Fehler in der Folie und Probleme bei der Handhabung. Dokumentieren Sie Mängel und führen Sie zugelassene Reparaturen durch, solange der Zugang noch problemlos möglich ist.
Prüfen Sie das Bettungsmaterial und die erste Verfüllung anhand der Planung. Entfernen Sie Verunreinigungen und begrenzen Sie scharfkantige Partikel, die den Schutz beim Einbringen, Verdichten oder bei späteren Rohrbewegungen beschädigen könnten.
Prüfen Sie Verbindungen, Formstücke, Sicherungen und Hausanschlüsse, bevor sie abgedeckt werden. Bestätigen Sie, dass Umhüllung, Reparaturen der Beschichtung und elektrische Anschlüsse den freigegebenen Zeichnungen und Installationsverfahren entsprechen.
Legen Sie vor dem Verfüllen kritischer Abschnitte verbindliche Prüfpunkte fest. Fotos, Reparaturprotokolle und Angaben zum Standort liefern wertvolle Nachweise, wenn Wartungsteams künftig ein örtlich begrenztes Problem an der Rohrleitung untersuchen.
Eine Druckprüfung bestätigt bei der Inbetriebnahme die hydraulische Dichtheit, weist jedoch keinen ausreichenden Außenschutz gegen Korrosion nach. Die Abnahme sollte auch die gesonderten Prüfungen umfassen, die für das gewählte System erforderlich sind.
Wie sollte die endgültige Schutzmaßnahme ausgewählt werden?
Vergleichen Sie die Optionen anhand der installierten Kosten, des Prüfaufwands, des erwarteten Wartungsbedarfs und der Folgen eines Ausfalls. Berücksichtigen Sie bei der Wirtschaftlichkeitsbewertung auch Aushub, Versorgungsunterbrechungen, die Wiederherstellung von Straßen und Zugangsbeschränkungen.
Höhere anfängliche Schutzkosten können an kritischen Querungen oder schwer zugänglichen Reparaturstellen gerechtfertigt sein. Wenden Sie verstärkte Maßnahmen dort an, wo die Nachweise und die Folgen eines Ausfalls die Investition rechtfertigen.
Leiten Sie keine feste Nutzungsdauer allein aus einem Beschichtungsnamen oder einem Bodenkennwert ab. Die Dauerhaftigkeit hängt von der Belastung, den Planungsannahmen, der Bauqualität und den fortlaufenden Betriebsbedingungen ab.
Eine fundierte Spezifikation für Rohre aus duktilem Gusseisen zur Wasserversorgung verknüpft dokumentierte Korrosionsrisiken mit messbaren Schutzanforderungen und prüft deren Einhaltung anschließend bei Beschaffung und Installation.
Wählen Sie Umhüllungen, Beschichtungen und fachkundig geplanten elektrischen Schutz anhand der Standortnachweise aus. Diese Entscheidung bietet technischen Fachleuten eine praktische Grundlage für die Freigabe, die Lebenszyklusplanung und einen zuverlässigen Betrieb.
