Ein Muffenbogen ändert die Richtung einer Rohrleitung – unter Druck erzeugt er jedoch auch Schubkräfte, die nicht längskraftschlüssige Verbindungen auseinanderdrücken können. Diese Kräfte müssen über einen ingenieurmäßig ausgelegten Lastpfad abgeleitet werden.
Für Projektmanager, die die Installation von Rohrleitungen aus duktilem Gusseisen betreuen, ist die Entscheidung, wann Widerlager oder längskraftschlüssige Verbindungen vorzusehen sind, entscheidend für Sicherheit, Terminplanung und Kostenkontrolle.
Die geeignete Lösung hängt vom Auslegungsdruck, dem Biegewinkel, den Bodenverhältnissen, dem verfügbaren Platz und dem Verbindungssystem ab – nicht allein von der Formstückgröße oder der Muffenkonfiguration.
Dieser Leitfaden erläutert, wie diese Faktoren zu bewerten sind, wie sich Dichtfunktion und mechanische Längskraftschlüssigkeit unterscheiden und wie die Installationsanforderungen vor dem Verfüllen und Prüfen mit den Projektspezifikationen und den Herstellerangaben abgestimmt werden.
Wann benötigt ein Muffenbogen eine Schubsicherung?
Bei einem unter Druck stehenden Bogen muss nachgewiesen sein, dass seine resultierende Schubkraft in einen stabilen Baugrund oder eine andere ingenieurmäßig ausgelegte Konstruktion übertragen wird. Nicht längskraftschlüssige Muffen können diesen Widerstand allein nicht leisten.
Bei herkömmlichen Steckmuffenverbindungen mit Gummidichtung sind Widerlager, ein zugelassenes Sicherungssystem oder eine andere ingenieurmäßig ausgelegte Anordnung vorzusehen, wenn die Auslegung am Bogen unausgeglichene Schubkräfte ausweist.
Ein separates Betonwiderlager ist möglicherweise nicht erforderlich, wenn ein ordnungsgemäß ausgelegtes längskraftschlüssiges Rohrleitungssystem die Last bereits ableitet. Diese Entscheidung erfordert dokumentierte Berechnungen und freigegebene Ausführungsdetails.
Ein kleiner Biegewinkel, ein niedriger Betriebsdruck oder eine fest sitzende Muffe sind kein Nachweis dafür, dass keine Längskraftschlüssigkeit erforderlich ist. Jeder dieser Faktoren beeinflusst die erforderliche Tragfähigkeit, nicht aber die grundsätzliche Notwendigkeit der Sicherung.
Die entscheidende praktische Frage lautet daher: Wohin wird der Druckschub des Bogens abgeleitet, und kann jedes Bauteil entlang dieses Lastpfads die ihm zugewiesene Last sicher aufnehmen?
Eine wasserdichte Muffe ist nicht zwangsläufig längskraftschlüssig
Eine Standarddichtung aus Elastomer dichtet den Spalt zwischen Muffe und Einsteckende ab. Ihre Dichtfunktion weist keine geprüfte Tragfähigkeit gegen axiales Auseinanderziehen nach.
Auch mechanische Verbindungen müssen genau identifiziert werden. Eine herkömmliche Stopfbuchsen- und Dichtungsanordnung darf nicht als längskraftschlüssig betrachtet werden, sofern sie nicht über ein zugelassenes Sicherungselement verfügt.
Längskraftschlüssige Systeme verwenden spezielle Mechanismen, beispielsweise Verriegelungssegmente, längskraftschlüssige Stopfbuchsen oder andere vom Hersteller entwickelte Bauteile. Die Kompatibilität hängt genau von Rohr, Formstück, Nennweite und Verbindungskonfiguration ab.
Fordern Sie bei der Beschaffung die Bezeichnung der Verbindung, den zulässigen Druck, die zulässige Winkelauslenkung, die Montageanweisungen und die Einschränkungen der Längskraftschlüssigkeit an. Eine allgemeine Bezeichnung wie „Muffenbogen“ reicht nicht aus.
Shanxi Datong Foundry Co., Ltd. stellt Rohre aus duktilem Gusseisen, Formstücke und Gummidichtringe her. Bestätigen Sie vor der Projektfreigabe die dokumentierte Eignung der vorgeschlagenen Kombination.
Welche Angaben zu Druck und Biegung bestimmen die Last?
Der Planer sollte die relevanten Betriebs-, Druckstoß- und hydrostatischen Prüfbedingungen bewerten. Maßgebend ist der Lastfall mit dem höchsten Verhältnis zwischen Beanspruchung und verfügbarem Systemwiderstand.
Für einen gleichweiten Bogen gilt als gängiger Zusammenhang für den Druckschub: F = 2PA sin(θ/2), wobei P der Druck, A die Innenfläche und θ der Biegewinkel ist.
Dieser Zusammenhang beschreibt den Druckanteil der resultierenden Schubkraft. Die Auslegung muss außerdem relevante Strömungskräfte, äußere Lasten, Höhenlage und die tatsächliche Anordnung der Rohrleitung berücksichtigen.
Als Beispiel erzeugt ein 90-Grad-Bogen mit einem Innendurchmesser von 300 Millimetern bei 1 MPa einen Druckschub von etwa 100 kN, bevor Auslegungszuschläge berücksichtigt werden.
Für diese Berechnung ist der tatsächliche Innendurchmesser maßgebend. Verwenden Sie nicht ungeprüft den Nenndurchmesser anstelle der Rohrabmessungen und betrachten Sie dieses Beispiel nicht als Dimensionierungsempfehlung.
Bei ansonsten gleichen Bedingungen verringern kleinere Winkel den Druckschub, beseitigen ihn jedoch nicht. Auch benachbarte T-Stücke, Reduzierstücke, Armaturen und Rohrleitungsenden müssen bewertet werden.
Wann ist ein Betonwiderlager die praktische Lösung?

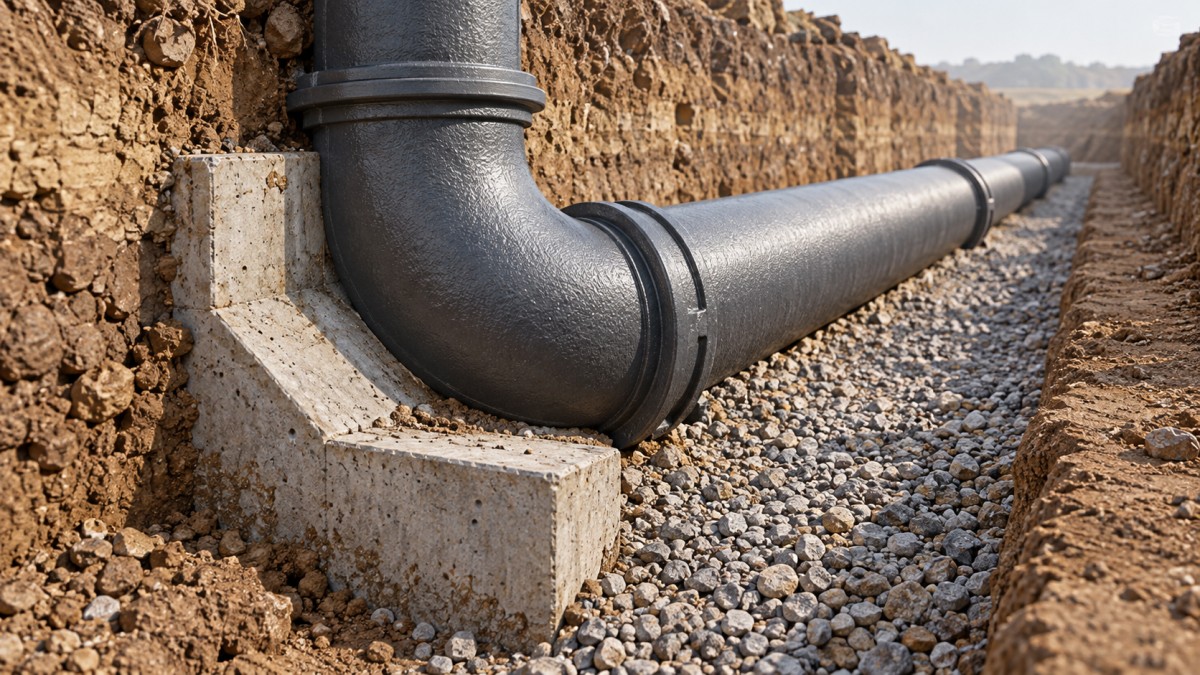

Ein Betonwiderlager eignet sich für erdverlegte Bögen, wenn ausreichend Platz für den Aushub vorhanden ist und tragfähiger Baugrund zur Verfügung steht. Es leitet die resultierende Last des Bogens in den umgebenden Boden ab.
Seine Wirksamkeit hängt von der Geometrie, der Widerlagerfläche und -richtung, der Tragfähigkeit des Bodens, der Betonfestigkeit und der Ausführungsqualität ab. Eine große Betonmasse allein weist keine ausreichende Schubsicherung nach.
Bei einfachen Auflagerbedingungen setzen Planer die Schubbeanspruchung zur zulässigen Bodenpressung ins Verhältnis. Die endgültigen Abmessungen müssen der genehmigten Bemessungsgrundlage und den einschlägigen Sicherheitsanforderungen entsprechen.
Das Widerlager muss sich an geeignetem, ungestörtem Boden oder einer speziell ausgelegten Abstützung abstützen. Lockeres Verfüllmaterial, gestörte Grabenwände und nicht dokumentierte Auffüllungen erfordern vor der Ausführung eine zusätzliche Bewertung.
Die Betonierung ist so zu planen, dass der Zugang zu den Verbindungen und jede konstruktiv erforderliche Bewegungsmöglichkeit erhalten bleiben. Dichtungen, Stopfbuchsen oder Schrauben dürfen nicht einbetoniert werden, sofern dies nicht im freigegebenen Detail vorgesehen ist.
Lassen Sie den Beton die vorgeschriebene Festigkeit erreichen, bevor die entsprechende Drucklast aufgebracht wird. Stimmen Sie die Prüftermine auf nachgewiesene Festigkeitsanforderungen ab und nicht auf Annahmen zur verstrichenen Zeit.
Wann sind längskraftschlüssige Verbindungen besser geeignet?
Längskraftschlüssige Verbindungen eignen sich häufig für beengte Trassen, eingeschränkte Aushubbereiche und Standorte, an denen ein herkömmliches Widerlager mit benachbarten Versorgungsleitungen kollidieren würde. Außerdem können sie terminliche Einschränkungen durch Betonarbeiten verringern.
Wird jedoch nur die Muffe des Bogens längskraftschlüssig ausgeführt, kann die nächste nicht längskraftschlüssige Verbindung weiterhin gefährdet sein. Die erforderliche Sicherung erstreckt sich üblicherweise über eine berechnete Länge entlang der angrenzenden Rohrleitungsabschnitte.
Diese Länge hängt von Druck, Durchmesser, Überdeckung, Bodeneigenschaften, Grundwasser, Rohreigenschaften und Trassenführung ab. Verwenden Sie ein anerkanntes Berechnungsverfahren und berücksichtigen Sie die veröffentlichten Einschränkungen des ausgewählten Systems.
Schwacher Baugrund macht längskraftschlüssige Verbindungen nicht automatisch ausreichend. Auch erdverlegte längskraftschlüssige Rohrleitungen benötigen eine ausreichende Wechselwirkung mit dem Boden oder eine andere ausgelegte Möglichkeit, die aufgebrachte Last aufzunehmen.
Flanschverbindungen können die axiale Durchgängigkeit gewährleisten, doch auch hier ist ein vollständiger Lastpfad erforderlich. Abstützungen, Verankerungen, Formstücke und angeschlossene Ausrüstung müssen die übertragenen Lasten aufnehmen können.
Einbeidseitig geflanschtes Rohr aus duktilem Gusseisen kann Bestandteil einer Kammerbaugruppe sein. Prüfen Sie bei jeder Verbindung dieser Baugruppe mit dem Bogen die Flanschkompatibilität, den zulässigen Druck und die Abstützungsauslegung.
Was sollten Projektmanager vor der Freigabe der jeweiligen Lösung vergleichen?
Vergleichen Sie die Installationskosten gemeinsam mit den Ausführungsrisiken. Ein günstigeres Formstück kann durch größere Aushubarbeiten, angelieferten Beton, Erhärtungszeiten, Konflikte mit Versorgungsleitungen oder Nacharbeiten teurer werden.
Prüfen Sie bei Betonwiderlagern den Zugang für den Aushub, die nachgewiesenen Bodenverhältnisse, die Betonierung, die Inspektionsmöglichkeiten und den Nachweis der Festigkeit. Diese Arbeiten können den Termin für die Druckprüfung unmittelbar beeinflussen.
Prüfen Sie bei längskraftschlüssigen Systemen die Verfügbarkeit der Bauteile, die freigegebenen Sicherungslängen, die Erfahrung der Monteure, die Prüfanforderungen und die Kompatibilität. Verspätet gelieferte Spezialbauteile können eine ansonsten effiziente Installationsabfolge beeinträchtigen.
Berücksichtigen Sie auch die künftige Instandhaltung. Der Austausch einer Armatur, Aushubarbeiten neben einem bestehenden Widerlager oder Änderungen an angrenzenden Rohrleitungen können den durch die ursprüngliche Auslegung geschaffenen Lastpfad unterbrechen.
Eine Kombination aus Widerlagern und Längskraftschlüssigkeit kann sinnvoll sein, doch die Lastverteilung muss ingenieurmäßig begründet werden. Gehen Sie nicht davon aus, dass beide Systeme die Last gleichmäßig übernehmen oder automatisch unabhängig voneinander schützen.
Was ist vor dem Verfüllen und der Druckprüfung zu kontrollieren?
Stellen Sie zunächst sicher, dass die freigegebenen Zeichnungen den Bogen, die Auslegungsbedingungen, die Methode zur Aufnahme des Druckschubs und alle erforderlichen Sicherungslängen ausweisen. Klären Sie Abweichungen, bevor die Installation durch Verfüllung verdeckt wird.
Prüfen Sie anschließend die gelieferten Verbindungskomponenten und die Installationsunterlagen. Kontrollieren Sie den Sitz der Dichtung, die Einstecktiefe, die zulässige Auslenkung sowie alle vom Hersteller vorgegebenen Anforderungen zum Anziehen oder Verriegeln.
Dokumentieren Sie bei Betonwiderlagern die Bodenverhältnisse, Abmessungen, Betonierung und die vorgeschriebenen Festigkeitsnachweise. Prüfen Sie bei längskraftschlüssigen Systemen jede vorgesehene Verbindung über die festgelegte Länge einschließlich der angeschlossenen Formstücke.
Prüfen Sie die Prüfgrenzen gesondert. Temporäre Verschlüsse, geschlossene Armaturen und Prüfaufbauten können zusätzliche Schubkräfte erzeugen, die vor dem Beaufschlagen der Rohrleitung mit Druck eine freigegebene Sicherung erfordern.
Vervollständigen Sie vor der Prüfung die vorgeschriebenen Arbeiten zur Verfüllung und Abstützung sowie zur Entlüftung und Absperrung des Gefahrenbereichs. Die Druckprüfung sollte eine freigegebene Installation bestätigen und nicht als Nachweis dafür dienen, dass eine fehlende Schubsicherung akzeptabel ist.
Treffen Sie die Entscheidung anhand eines nachgewiesenen Lastpfads
Ein Muffenbogen benötigt eine Schubsicherung, wenn durch den Druck eine unausgeglichene Kraft entsteht, die von der vorhandenen Anordnung nicht sicher aufgenommen werden kann. Die Dichtleistung allein beantwortet diese Frage nicht.
Wählen Sie Betonwiderlager, wenn Bodenverhältnisse, Platz und Bauablauf dafür geeignet sind. Wählen Sie längskraftschlüssige Systeme, wenn deren berechnete Ausdehnung, Bauteilkennwerte und Wechselwirkung mit dem Baugrund geeignet sind.
Für Projektmanager umfasst die erforderliche Freigabeunterlage eindeutig: Auslegungslasten, nachgewiesene Standortbedingungen, kompatible Bauteile, Montageangaben und Inspektions-Haltepunkte vor dem Verfüllen und der Druckprüfung.
