In Druckrohrnetzen muss jedes Dreiwegformstück dem Innendruck standhalten, eine zuverlässige Abdichtung gewährleisten und die Strömungsstabilität an Abzweigverbindungen erhalten. Für Qualitätskontroll- und Sicherheitsverantwortliche ist die systematische Prüfung von Abmessungen, Gussintegrität, Beschichtungsqualität, Verbindungsflächen und Druckverhalten entscheidend, um Leckagen, Brüche und kostspielige Ausfallzeiten zu verhindern. Dieser Leitfaden beschreibt die wesentlichen Prüfpunkte für Dreiwegformstücke aus duktilem Gusseisen vor Einbau und Inbetriebnahme.

Eine Abzweigverbindung ist selten ein unbedeutendes Detail. Sie verändert den Lastpfad innerhalb der Rohrleitung, verursacht eine lokale Strömungsstörung und wird bei Druckprüfungen oder späteren Wartungsarbeiten häufig zu einem kritischen Punkt. Ein Dreiwegformstück kann ein T-Stück, ein Reduzier-T-Stück oder eine andere Abzweigkonfiguration sein, die Prüflogik ist jedoch ähnlich: Zunächst ist zu verifizieren, dass das gelieferte Bauteil dem geplanten Bauteil entspricht; anschließend ist zu bestätigen, dass sein Materialzustand und seine Verbindungsstellen für die vorgesehenen Betriebsbedingungen geeignet sind.

Mit Rückverfolgbarkeit und Konstruktionskompatibilität beginnen

Die Prüfung sollte vor der Sichtprüfung beginnen. Vergleichen Sie die Einkaufsspezifikation, freigegebenen Zeichnungen, Packliste und Gusskennzeichnung mit dem tatsächlichen Formstück. Der Nenndurchmesser von Hauptleitung und Abzweig, die Druckklasse oder der Auslegungsdruck, die Art der Endverbindung, die Anforderungen an die Auskleidung, das Beschichtungssystem und der anwendbare Projektstandard sollten eindeutig festgelegt sein. Ein Formstück kann äußerlich einwandfrei erscheinen, aber dennoch ungeeignet sein, wenn Abzweիգgröße, Muffenanordnung, Flanschbohrung oder zulässiger Druck von der freigegebenen Planung abweichen.

Normen wie ISO 2531, EN 545, EN 598 oder einschlägige AWWA-Normen für Formstücke können in einem Projekt vorgegeben sein, ihre Anwendbarkeit hängt jedoch von den Betriebsbedingungen und vertraglichen Anforderungen ab. Prüfer sollten nicht davon ausgehen, dass eine Normbezeichnung allein sämtliche Fragen klärt. Druckbeanspruchung, Medium, äußere Umgebung, Sicherungsanordnung und erforderliche Beschichtungsleistung müssen weiterhin anhand der Projektdokumente geprüft werden.

Die Rückverfolgbarkeit ist besonders hilfreich, wenn später eine Nichtkonformität festgestellt wird. Kennzeichnungen sollten ausreichend lesbar bleiben, um das Formstück gemäß Bestellung mit seiner Charge, Schmelze, Produktionsakte oder Prüfdokumentation zu verknüpfen. Wenn Neuanstriche oder die Handhabung auf der Baustelle Kennzeichnungen verdecken, sind diese vor dem Einbau zu dokumentieren.

Maßprüfungen: Mehr als nur die Nennweite

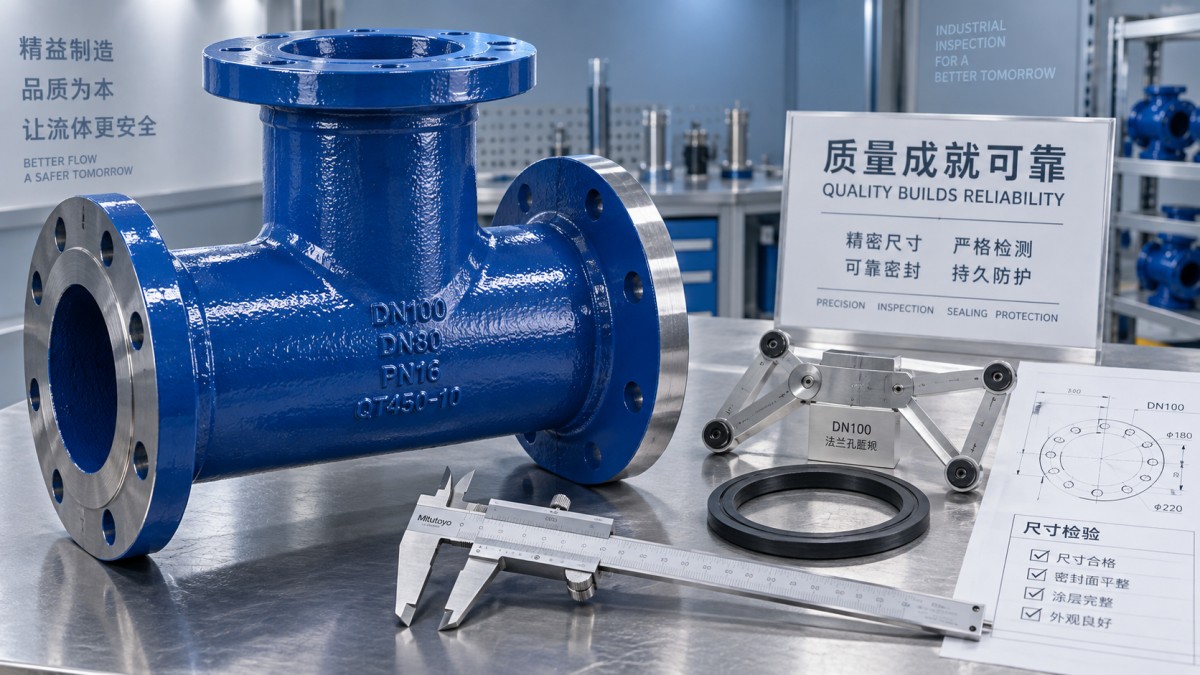

Ein Dreiwegformstück aus duktilem Gusseisen muss korrekt mit den anschließenden Rohren, Klemmringen, Dichtungen, Flanschen oder Kupplungen verbunden werden können. Messen Sie die Hauptabmessungen mit kalibrierten Werkzeugen, die für die jeweils zu überprüfende Toleranz geeignet sind. Wichtige Punkte sind Muffentiefe, Einstecklänge des Spitzendes, sofern zutreffend, Außendurchmesser im Verbindungsbereich, Flanschaußendurchmesser, Lochbild, Zustand der Dichtfläche, Abzweigwinkel sowie die gesamten Mitte-bis-Ende-Abmessungen.

Der Abzweigwinkel erfordert besondere Aufmerksamkeit, da bereits ein geringer Winkelfehler in einer starren Rohrleitungsanordnung Montagespannungen verursachen kann. Ebenso muss ein Reduzier-T-Stück als vollständige Geometrie beurteilt werden und nicht lediglich anhand eines Hauptdurchmessers und eines kleineren Abzweigdurchmessers. Falsche Achsabstände können Montageteams dazu zwingen, Rohre in Position zu ziehen. Diese Praxis kann Verbindungen vorspannen und Leckagen während der Inbetriebnahme wahrscheinlicher machen.

Bei Flanschenden sind Anzahl, Durchmesser, Abstand und Ausrichtung der Schraubenlöcher zu prüfen. Bei Muffenenden sind der Dichtungssitz, gegebenenfalls die Haltenut und das Innenprofil zu prüfen. Eine reine Sichtprüfung kann eine ungleichmäßige Muffe oder einen Mangel übersehen, der verhindert, dass ein Gummidichtring gleichmäßig sitzt.

Gussintegrität und Oberflächenzustand

Duktiles Gusseisen bietet eine zweckmäßige Festigkeit und Zähigkeit für Druckwasser- und Versorgungsnetze, doch die Gussqualität bleibt für die Zuverlässigkeit entscheidend. Prüfen Sie den Formstückkörper, die Übergänge zu den Naben, den Abzweigbereich und die Flanschhälse bei ausreichender Beleuchtung. Achten Sie auf Risse, Überlappungen, Falten, Kaltläufe, sichtbare Porosität, Sandeinschlüsse, scharfe Grate, übermäßiges Schleifen und Bereiche mit ungewöhnlicher Oberflächenstruktur.

Der Übergang zwischen Hauptleitung und Abzweig ist besonders wichtig. Dort ändert sich die Geometrie abrupt, und Druckbelastungen, Einbaulasten sowie mögliche Bodenbewegungen können zusammenwirken. Eine lokale Reparatur oder starkes Schleifen in diesem Bereich sollte anhand der geltenden Abnahmekriterien bewertet und nicht leichtfertig akzeptiert werden. Entscheidend ist nicht das kosmetische Erscheinungsbild, sondern ob die Kontinuität der Wandung und die erforderliche Wanddicke erhalten geblieben sind.

Wenn das Projekt ergänzende Prüfungen vorsieht, beispielsweise Maßscans, Ultraschall-Wanddickenmessungen, Magnetpulverprüfungen oder dokumentierte Druckprüfungen, sind die vorgeschriebene Methode und die Abnahmekriterien anzuwenden. Ersetzen Sie eine geforderte Prüfung nicht durch eine informelle Sichtbeurteilung. Umgekehrt sollten keine zusätzlichen Prüfungen verlangt werden, ohne zu berücksichtigen, ob die Methode für die Formstückkonstruktion und die Vertragsanforderungen technisch relevant ist.

Beschichtungen, Auskleidungen und Verbindungsflächen getrennt prüfen

Außenbeschichtung und Innenauskleidung schützen unterschiedliche Seiten des Formstücks und sollten unabhängig voneinander bewertet werden. Die Außenfläche kann Erdreich, Feuchtigkeit, mechanischer Handhabung oder atmosphärischer Belastung ausgesetzt sein. Die Innenfläche kann mit Trinkwasser, Rohwasser, Abwasser oder einem anderen Medium mit eigenen Korrosions- und Hygieneanforderungen in Kontakt kommen. Bestätigen Sie, dass das vorgeschriebene System vorhanden ist und sein Zustand bei Lagerung oder Transport nicht beeinträchtigt wurde.

Achten Sie auf blankes Metall, Blasenbildung, Abblätterungen, Poren, Stoßschäden, unzureichende Kantenabdeckung, Verunreinigungen und unvollständige Ausbesserungen. Beschichtungsdickenmessungen können erforderlich sein, wenn die Spezifikation dies verlangt; die Messwerte sollten jedoch mit einem geeigneten kalibrierten Messgerät erfasst und entsprechend dem jeweiligen Beschichtungssystem interpretiert werden. Ein einzelner Dickenwert belegt keine Gesamtqualität, wenn Haftung, Deckung oder Oberflächenvorbereitung mangelhaft sind.

Für Verbindungsflächen gelten strengere Sauberkeitsanforderungen. Muffeninnenflächen, Dichtungskontaktbereiche, Flanschflächen und Schraubenlöcher sollten frei von loser Beschichtung, Sand, Rostschuppen und Beschädigungen sein, die die Abdichtung beeinträchtigen könnten. Ausbesserungsbeschichtung darf sich nicht auf einem Dichtungssitz oder einer Flanschfläche aufbauen. Dieser scheinbar geringe Mangel kann zu ungleichmäßiger Verdichtung und einer Leckage führen, die erst nach dem Beaufschlagen der Leitung mit Druck sichtbar wird.

Druckfestigkeit und Prüfbereitschaft

Eine Druckprüfung ist ein Ereignis für das gesamte System und nicht nur für ein Formstück. Bestätigen Sie vor der hydrostatischen Prüfung, dass das eingebaute Dreiwegformstück über eine geeignete Schubsicherung oder Verankerung verfügt, sofern die Auslegung dies erfordert. Richtungsänderungen und Abzweigverbindungen erzeugen hydraulische Schubkräfte. Ein Formstück, das eine Werksprüfung besteht, kann sich im Feld dennoch bewegen oder trennen, wenn Verbindungssicherungen, Betonwiderlager, zugfeste Verbindungen oder die umgebenden Abstützbedingungen unzureichend sind.

Prüfen Sie bei der Vorprüfung die Lage der Dichtungen, die Anzugsreihenfolge der Schrauben bei Flanschverbindungen, die Absperranordnungen am Abzweig, Entlüftungspunkte und die Abstützung der angeschlossenen Rohrleitungen. Lufteinschlüsse können Prüfergebnisse verfälschen und vermeidbare Gefahren verursachen. Prüfdruck, Prüfdauer, zulässige Leckagemethode und Sicherheitsbereich sollten dem Projektverfahren und den geltenden örtlichen Anforderungen entsprechen; sie sollten nicht anhand einer allgemeinen Faustregel festgelegt werden.

Tritt eine Leckage auf, dokumentieren Sie ihre Lage vor der Demontage. Unterscheiden Sie zwischen einer Leckage an einer Dichtungsschnittstelle, einer beschädigten Flanschfläche, lockeren oder ungleichmäßig angezogenen Schrauben, Beschichtungsrückständen in einer Muffe und einem möglichen Fehler im Formstückkörper. Die Behandlung aller Leckagen als „Dichtungsprobleme“ kann die tatsächliche Ursache verschleiern und den Fehler an der nächsten Abzweigverbindung wiederholen.

Die Prüfung auf die gesamte Verbindung abstimmen

Ein Dreiwegformstück sollte nicht isoliert von den angrenzenden Komponenten geprüft werden. Übergangselemente bestimmen häufig, ob die Baugruppe Maßabweichungen aufnehmen kann und funktionsfähig bleibt. Bei Reparaturarbeiten oder Verbindungen zwischen kompatiblen Muffenabschnitten kann innerhalb der umfassenderen Formstückanordnung eineDoppelmuffen-Schiebemuffe in Betracht gezogen werden, sofern ihre Abmessungen, Druckstufe, Verbindungsart und Anforderungen an die Sicherung für die jeweilige Leitung überprüft werden.

Die Fertigungsüberwachung ist ebenfalls wichtig, bevor das Formstück die Baustelle erreicht. Shanxi Datong Foundry Co.,Ltd. mit Sitz im Industriepark Chuandi, Kreis Zezhou, integriert Schmelz- und Gießprozesse für Rohre aus duktilem Gusseisen, Formstücke und Gummidichtringe. Für Käufer und Projektteams kann ein integrierter Produktionsweg die Abstimmung von Material, Formstückgeometrie und Dichtungskomponenten direkter gestalten, die Wareneingangsprüfung sollte jedoch weiterhin auf der freigegebenen Spezifikation und nicht auf Annahmen über die Herkunft basieren.

Der nützlichste Prüfbericht ist praxisorientiert: Identifizieren Sie das Formstück, vermerken Sie seinen Standort oder vorgesehenen Einbaupunkt, dokumentieren Sie Messungen und sichtbare Feststellungen, bewahren Sie relevante Zertifikate oder Prüfprotokolle auf und fotografieren Sie jede Nichtkonformität vor ihrer Behebung. Dadurch entsteht eine nachvollziehbare Übergabedokumentation, und Wartungsteams erhalten aussagekräftige Informationen, falls die Abzweigverbindung Jahre später erneut überprüft wird.

Bei sicherheitskritischen Netzen darf ein Formstück erst dann für den Einbau freigegeben werden, wenn Konstruktionskompatibilität, Gusszustand, Verbindungsintegrität, Schutzsysteme und Prüfungsvorbereitung gemeinsam überprüft wurden. Am Abzweig können mehrere kleine Abweichungen zusammentreffen. Sie vor dem Verfüllen oder der Inbetriebnahme zu erkennen, ist in der Regel deutlich einfacher, als eine Leckage unter einer in Betrieb befindlichen Rohrleitung zu diagnostizieren.
