Gusserzeugnisse für die Wasserversorgung: Bei welchen Fehlern ist eine Zurückweisung erforderlich?

Ein Gussfehler an einem Bauteil einer Wasserversorgungsanlage kann zu einer Leckage, einem Druckversagen oder einem Sicherheitsvorfall führen. Eine raue Stelle an einer Außenfläche ist jedoch nicht automatisch ein Grund, ein Rohr auszusondern. Für Teams, die Metallgusserzeugnisse prüfen, besteht die schwierige Entscheidung darin, harmlose Gussstrukturen von Unregelmäßigkeiten zu unterscheiden, die Festigkeit, Dichtheit oder Lebensdauer beeinträchtigen.

Bei Rohren und Formstücken aus duktilem Gusseisen sollte eine Zurückweisung auf der geltenden Produktnorm, der Bestellspezifikation, den freigegebenen Zeichnungen und den Prüfnachweisen beruhen – nicht allein auf dem Erscheinungsbild. In der Praxis ist zwischen einem Bauteil zu unterscheiden, das angenommen werden kann, einem Bauteil, das zur Bewertung oder für eine zulässige Reparatur zurückgestellt werden muss, und einem Bauteil, das die festgelegten Anforderungen nicht erfüllen kann.

Vor der Bewertung des Fehlers die Annahmekriterien festlegen

Beginnen Sie mit der Norm und ihrer Ausgabe, die in der Bestellung genannt sind. Je nach Projekt und Markt können relevante Referenzen unter anderem ISO 2531 oder EN 545 für Wasserleitungen aus duktilem Gusseisen, ANSI/AWWA C151/A21.51 für schleudergegossene Rohre aus duktilem Gusseisen sowie ANSI/AWWA C110/A21.10 oder C153/A21.53 für Formstücke umfassen. Diese Dokumente haben unterschiedliche Anwendungsbereiche und keine identischen Anforderungen.

Eine Bestellspezifikation kann engere Maßtoleranzen, zusätzliche Prüfanforderungen, Beschichtungsvorgaben oder Einschränkungen für Reparaturen festlegen. Wenn Anforderungen im Widerspruch stehen oder ihre Rangfolge unklar ist, holen Sie eine schriftliche Klärung ein, bevor Sie das Bauteil freigeben.

Für alle Gussteile aus duktilem Gusseisen gibt es keine allgemeingültige zulässige Fehlertiefe. Die Annahmefähigkeit hängt vom Bauteil, der Wanddicke, der Fehlerlage, der Verbindungsausführung und den geltenden Anforderungen ab. Eine Unregelmäßigkeit abseits einer Funktionsfläche kann tolerierbar sein; eine kleinere Unregelmäßigkeit, die eine Dichtungsauflage kreuzt, kann die Abdichtung verhindern.

Welche Fehler an Metallgusserzeugnissen erfordern eine Zurückweisung?

Die folgenden Befunde rechtfertigen eine Zurückweisung oder eine sofortige Quarantäne bis zur formellen Entscheidung. „Zurückweisen“ bedeutet hier, dass das Bauteil nicht als konform freigegeben werden darf – nicht unbedingt, dass jeder Befund sofortiges Verschrotten erfordert.

Risse sind keine kosmetischen Mängel

Linearen Anzeigen ist besondere Aufmerksamkeit zu widmen, insbesondere im Bereich von Muffen, Flanschübergängen, Abzweigverbindungen und Änderungen der Wanddicke. Ein Riss kann schwer von einer Formmarkierung oder einem Schleifkratzer zu unterscheiden sein. Reinigen Sie den Bereich daher, ohne Hinweise zu entfernen, und wenden Sie ein geeignetes Prüfverfahren an.

Die Magnetpulverprüfung eignet sich für oberflächennahe und oberflächenoffene Unregelmäßigkeiten in ferromagnetischem duktilem Gusseisen. Die Eindringprüfung kann oberflächenoffene Anzeigen sichtbar machen, sofern der Oberflächenzustand eine zuverlässige Auswertung ermöglicht. Keine der beiden Methoden bestimmt für sich allein die vollständige innere Ausdehnung eines Fehlers.

Schleifen Sie einen vermuteten Riss nicht ab, bis er optisch verschwunden ist, und nehmen Sie das Gussteil anschließend an. Das Entfernen muss zulässig sein, die Unregelmäßigkeit muss nachweislich vollständig beseitigt sein, und der verbleibende Querschnitt muss weiterhin alle Anforderungen erfüllen. Schweißen oder Auffüllen ist keine automatische Alternative zur Zurückweisung.

Porosität und Lunker erfordern eine befundbezogene Bewertung

Eine kleine, vereinzelte Oberflächenpore unterscheidet sich von einer zusammenhängenden Porengruppe, die sich durch eine drucktragende Wand erstreckt. Dokumentieren Sie ihre Lage, sichtbaren Abmessungen und Verteilung sowie das Verhältnis zur erforderlichen Mindestwanddicke. Wenn Tiefe oder Zusammenhang nicht bestimmt werden können, ist vor der Annahme eine weitergehende Bewertung erforderlich.

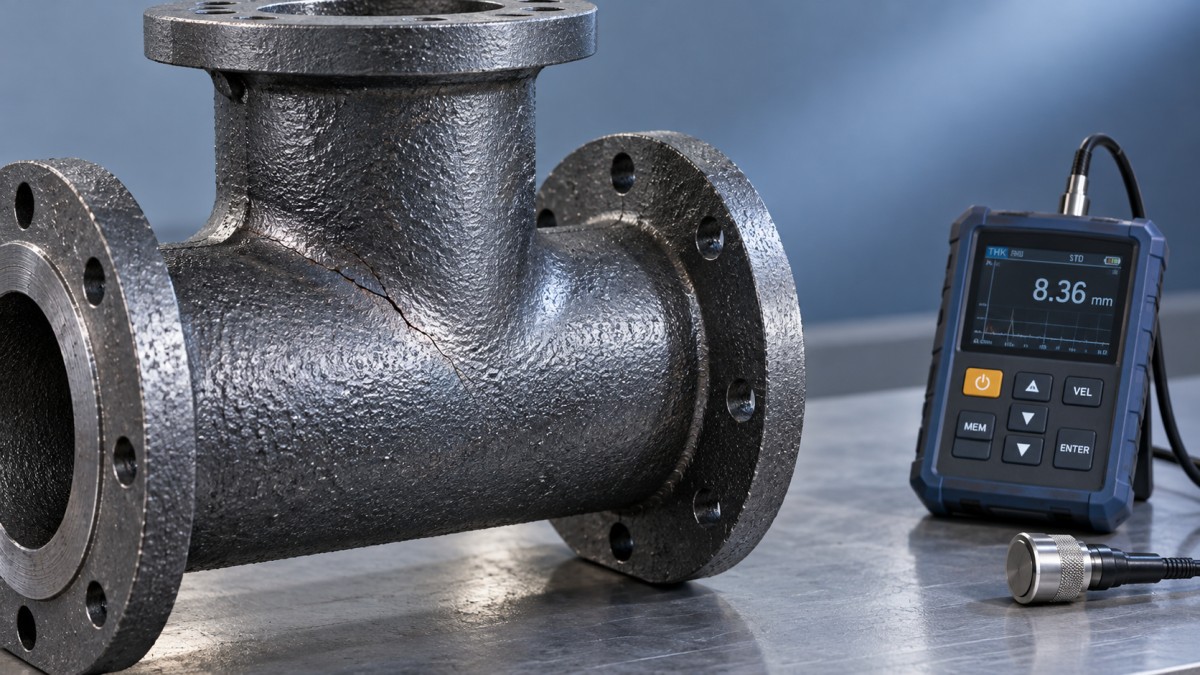

Bei einem Abzweigformstück wie einemSchlammablass-T-Stück muss der Übergang zwischen Abzweig und Grundkörper besonders geprüft werden, da Geometrie und Querschnittsänderungen sowohl die Gussqualität als auch die örtlichen Spannungen beeinflussen können. Der Produktname allein belegt nicht die Eignung: Der tatsächliche Druckstufenwert, die Abmessungen, die Werkstoffanforderungen und die vorgeschriebenen Prüfungen müssen zur vorgesehenen Installation passen.

Eine Druckprüfung kann Leckagen unter den vorgeschriebenen Prüfbedingungen feststellen. Sie beweist nicht, dass jede innere Unregelmäßigkeit harmlos ist oder dass die erforderlichen mechanischen Eigenschaften erreicht wurden.

Wann das Oberflächenbild zu einem Funktionsproblem wird

Gussrauhigkeit, geringfügiger Formversatz und entfernbare Grate können zulässig sein, wenn die geltenden Anforderungen dies erlauben und die Funktion dadurch nicht beeinträchtigt wird. Bei der Prüfung geht es nicht nur darum, ob eine Oberfläche uneben aussieht, sondern darum, welche Auswirkungen diese Unebenheit hat.

• An einer Dichtungsauflage: Ein Grat, eine Vertiefung oder eine beschädigte Kante kann den Kontakt der Dichtung unterbrechen oder den Dichtring bei der Montage beschädigen.
• An einem Flansch: Verformungen, ein ungeeigneter Oberflächenzustand oder eine falsche Bohrung können die korrekte Ausrichtung und Kompression der Dichtung verhindern.
• Innerhalb der drucktragenden Wand: Übermäßiges Putzen oder Schleifen kann die Wanddicke unter das zulässige Mindestmaß verringern.
• Unter Auskleidung oder Beschichtung: Lose Metallpartikel, Verunreinigungen oder eine nicht beseitigte Vertiefung können die Haftung beeinträchtigen oder einen Fehler im Grundwerkstoff verdecken.

Prüfen Sie kritische Oberflächen des Grundwerkstoffs in der geeigneten Fertigungsphase. Beschichtungen und Zementmörtelauskleidungen sind Schutzsysteme und kein Ersatz für ein einwandfreies Metallgefüge. Ebenso ist eine Beschädigung der Auskleidung anhand der geltenden Anforderungen an die Auskleidung zu bewerten, statt sie automatisch als strukturellen Gussfehler einzustufen.

Maße und Werkstoffeigenschaften können auch ein ansonsten einwandfreies Gussteil zur Zurückweisung führen

Ein optisch einwandfreies Rohr kann dennoch nicht konform sein. Prüfen Sie die Wanddicke nach dem vorgeschriebenen Messverfahren und an den festgelegten Stichprobenstellen. Ein zufriedenstellender Durchschnittswert darf keine örtliche Unterschreitung verdecken, wenn örtliche Grenzwerte gelten. Auch Muffenmaße, Spitzendurchmesser, Ovalität, Flanschausrichtung und Abzweigorientierung wirken sich auf Montage und Verbindungsleistung aus.

Auch bei den Ergebnissen mechanischer Prüfungen ist dieselbe Sorgfalt erforderlich. Zugfestigkeit, Bruchdehnung und andere festgelegte Eigenschaften müssen die geltenden Annahmekriterien erfüllen. Wenn eine metallografische Untersuchung vorgeschrieben ist, sind Graphitform und Matrix anhand der angegebenen Anforderungen zu bewerten und nicht anhand eines improvisierten visuellen Maßstabs.

Der Fertigungskontext ist dabei relevant. Shanxi Datong Foundry Co., Ltd. verbindet Schmelz- und Gießprozesse mit der Herstellung von Rohren und Formstücken aus duktilem Gusseisen sowie Dichtringen aus Gummi. Bei einem integrierten Hersteller sollten Prüfaufzeichnungen die Werkstoffkontrolle, Gießergebnisse, Abmessungen und verbindungsbezogene Prüfungen miteinander verknüpfen. Die Fertigung zusammenpassender Bauteile in einem Betrieb macht die Prüfung jeder festgelegten Schnittstelle nicht überflüssig.

Eine fundierte Entscheidung über Zurückstellung, Reparatur oder Zurückweisung

Wenn ein Prüfer eine fragliche Anzeige feststellt, haben die Sicherung der Rückverfolgbarkeit und die Verhinderung einer unbeabsichtigten Freigabe zunächst Vorrang. Eine zweckmäßige Abfolge für die Entscheidung ist:

1. Kennzeichnen und separieren. Dokumentieren Sie die Bauteilkennzeichnung, sofern verfügbar die Schmelzen- oder Chargenreferenz, die Fehlerlage, Fotos und relevante Messwerte.
2. Anforderung festlegen. Nennen Sie die geltende Normklausel, Zeichnungstoleranz oder Bestellanforderung – nicht lediglich „schlechter Guss“.
3. Befund charakterisieren. Setzen Sie qualifiziertes Personal und geeignete visuelle, maßliche oder zerstörungsfreie Prüfverfahren ein. Die Gefügestruktur von duktilem Gusseisen und die Bauteilgeometrie können die Ultraschallprüfung erschweren; daher müssen die Verfahren für den jeweiligen Anwendungsfall geeignet sein.
4. Entscheidung autorisieren. Nehmen Sie das Bauteil nur bei nachgewiesener Konformität an. Reparaturen dürfen nur durchgeführt werden, wenn sie zulässig sind; verwenden Sie freigegebene Anweisungen und holen Sie, sofern erforderlich, die Genehmigung des Bestellers ein.
5. Vor der Freigabe verifizieren. Prüfen Sie reparierte Bereiche erneut und wiederholen Sie die relevanten Prüfungen nach Bedarf. Bewahren Sie die Aufzeichnungen auf, die die abschließende Entscheidung belegen.

Wenn mehrere Bauteile ähnliche Fehler aufweisen, erweitern Sie die Untersuchung auf die möglicherweise betroffene Produktionsgruppe. Ein fehlerhaftes Formstück führt nicht automatisch zur Verwerfung einer ganzen Charge. Wiederholte Anzeigen sollten jedoch auch nicht als voneinander unabhängige kosmetische Befunde behandelt werden.

Die Freigabeentscheidung muss mehr als eine Druckprüfung bestehen

Weisen Sie Metallgusserzeugnisse zurück, wenn bestätigte Fehler gegen geltende Anforderungen an Festigkeit, Maße, Dichtheit, Werkstoffe oder Prüfungen verstoßen. Stellen Sie unklare Befunde zurück, bis ihr Umfang und die Grundlage für ihre Annahme geklärt sind. Nehmen Sie geringfügige Unregelmäßigkeiten nur dann an, wenn Nachweise zeigen, dass sie innerhalb der geltenden Grenzwerte liegen.

Für Qualitäts- und Sicherheitsteams ist eine dokumentierte Entscheidung die belastbarste: Was wurde festgestellt, wo wurde es festgestellt, welche Anforderung gilt und wie wurde die Konformität nachgewiesen? Dieser Ansatz vermeidet unnötiges Verschrotten, ohne zuzulassen, dass eine ansprechende Oberfläche – oder eine einzelne erfolgreiche Prüfung – einen folgenreichen Fehler verdeckt.
