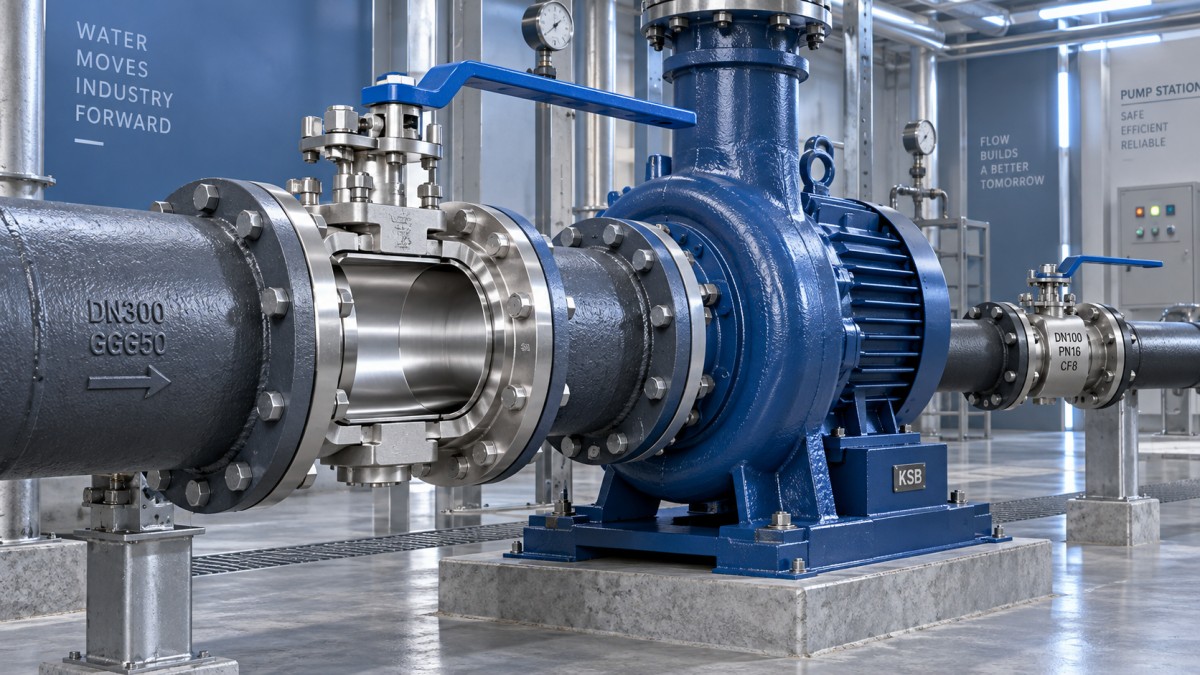

Wie die Bohrungskonstruktion von Kugelhähnen den Druckverlust und den Energieverbrauch von Pumpen beeinflusst

Ein Kugelhahn mag wie eine einfache Absperreinrichtung erscheinen, doch seine Bohrungsgeometrie kann das hydraulische Verhalten einer gepumpten Rohrleitung erheblich verändern. Der Unterschied zeigt sich besonders deutlich, wenn ein Ventil unterdimensioniert ist, bei hohen Durchflussmengen eingesetzt wird oder in einem System verbleibt, in dem die Betriebskosten der Pumpe über viele Betriebsstunden hinweg relevant sind.

Für Betreiber gilt eine einfache praktische Regel: Ein Kugelhahn mit vollem Durchgang verursacht in der Regel geringere Druckverluste als eine Ausführung mit reduziertem Durchgang derselben Nennrohrgröße. Dieser geringere Widerstand kann die von der Pumpe zu überwindende Förderhöhe reduzieren. Dies rechtfertigt jedoch nicht automatisch die Spezifikation von Kugelhähnen mit vollem Durchgang an jeder Stelle. Durchflussmenge, Geschwindigkeit, Rohrdurchmesser, Ventileinsatz, verfügbare Pumpenförderhöhe und Wartungsanforderungen beeinflussen alle, ob die zusätzliche Bohrungsfläche einen relevanten Betriebsvorteil bietet.

Warum der Bohrungsdurchmesser den Druckabfall verändert

Druckabfall tritt auf, wenn Flüssigkeit eine Verengung durchströmt, ihre Richtung ändert, beschleunigt wird oder auf Widerstand an inneren Oberflächen trifft. Bei einem Kugelhahn ist die wichtigste Verengung das Verhältnis zwischen der Ventilbohrung und dem Innendurchmesser des angeschlossenen Rohrs.

Ein Ventil mit vollem Durchgang besitzt eine Bohrung, die dem inneren Strömungsquerschnitt des Rohrs nahekommt. Bei vollständig geöffnetem Ventil ist der Strömungsweg vergleichsweise direkt, sodass die Strömung weniger verengt und erweitert wird. Ein Ventil mit reduziertem Durchgang hat eine kleinere Öffnung als das angrenzende Rohr. Die Flüssigkeit beschleunigt beim Eintritt in die engere Bohrung und wird beim Austritt wieder abgebremst. Beide Übergänge erhöhen Turbulenzen und Energieverluste.

Der Druckverlust wird nicht allein durch die Bohrungsgröße bestimmt. Er steigt stark mit zunehmender Strömungsgeschwindigkeit, weshalb eine moderate Verringerung der Öffnung bei hohen Durchflussmengen größere Auswirkungen haben kann als erwartet. Ein Ventil mit reduziertem Durchgang, das in einer intermittierend betriebenen Nebenleitung akzeptabel funktioniert, kann in einer kontinuierlich gepumpten Hauptleitung zu einer dauerhaften Ursache für Förderhöhenverluste werden.

In Rohrleitungssystemen aus duktilem Gusseisen verdient dieser Unterschied besondere Aufmerksamkeit, da das Rohr selbst häufig für eine langlebige Wasser- oder Flüssigkeitsförderung ausgewählt wird. Wenn die Leitung sorgfältig dimensioniert ist, aber an einem wichtigen Regelpunkt ein restriktives Ventil installiert wird, geht ein Teil der erwarteten hydraulischen Leistung am Ventil verloren.

Ausführungen mit vollem und reduziertem Durchgang erfüllen unterschiedliche Aufgaben

Kugelhähne mit vollem Durchgang sind im Allgemeinen die bessere hydraulische Wahl, wenn Durchflusskapazität und Pumpenenergie wichtig sind. Sie eignen sich üblicherweise für die Absperrung von Hauptleitungen, Pumpendruckleitungen, Transferleitungen, Bypassleitungen mit erheblichem Durchfluss sowie für Stellen, an denen das Ventil über lange Zeit geöffnet bleiben kann.

Ausführungen mit reduziertem Durchgang können dennoch sinnvoll sein, wenn kompakte Abmessungen, geringere Anschaffungskosten oder ein niedrigerer Durchflussbedarf Vorrang haben. Sie können für kleine Versorgungsanschlüsse, Hilfsleitungen, Chemikalien- oder Versorgungsleitungen mit geringem Durchfluss sowie für Installationen geeignet sein, bei denen die Pumpe über ausreichend verfügbare Förderhöhe verfügt und das Ventil keinen wesentlichen Engpass darstellt.

Die Begriffe können irreführend sein, wenn sie als absolut betrachtet werden. Ein Ventil mit „vollem Durchgang“ sollte mit dem tatsächlichen Rohrinnendurchmesser abgeglichen werden, insbesondere wenn Wanddicke, Auskleidung, Art des Endanschlusses oder Rohrklasse den verfügbaren Strömungsquerschnitt beeinflussen. Die Nennweite allein beweist nicht, dass das geöffnete Ventil einen glatten Durchgang mit vollem Querschnitt bietet.

Pumpenenergie: Das Ventil ist ein Teil der Anlagenkennlinie

Pumpen verbrauchen Energie, um Durchfluss und Förderhöhe zu erzeugen. Jede Quelle von Reibung oder lokalem Widerstand erhöht die erforderliche Anlagenförderhöhe. Hat ein Kugelhahn eine kleinere Bohrung, muss die Pumpe möglicherweise bei einer höheren Förderhöhe betrieben werden, um denselben Zieldurchfluss zu erreichen. Abhängig von Pumpenkennlinie und Regelverfahren kann dies den Leistungsbedarf erhöhen, den geförderten Durchfluss verringern oder die Pumpe aus ihrem bevorzugten Betriebsbereich verschieben.

Die Auswirkungen auf den Energieverbrauch sollten auf Systemebene bewertet werden. Ein einzelnes Ventil mit reduziertem Durchgang in einer langen Rohrleitung mit großem Durchmesser kann nur begrenzten Einfluss haben, da Rohrreibungsverluste, Höhendifferenzen, Filter, Messgeräte, Bögen und andere Armaturen die gesamte Förderhöhe dominieren. Mehrere restriktive Ventile in Reihe oder ein einzelnes Ventil nahe dem Pumpenaustritt können folgenreicher sein.

Bei drehzahlgeregelten Pumpen ist diese Bewertung wichtiger. Wenn ein Regelsystem versucht, Durchfluss oder Druck aufrechtzuerhalten, kann zusätzlicher Widerstand dazu führen, dass die Pumpe mit höherer Drehzahl läuft. Diese Reaktion kann den Stromverbrauch erhöhen und Bedingungen hinsichtlich Geräusch, Vibration und Verschleiß verändern. In Systemen mit fester Drehzahl kann derselbe Widerstand stattdessen den Durchfluss reduzieren, was sich auf nachgeschaltetes Befüllen, Spülen, die Prozessversorgung oder die Druckstabilität auswirken kann.

Betreiber sollten nicht davon ausgehen, dass eine größere Bohrung stets eine proportionale Energieeinsparung bewirkt. Die entscheidende Frage lautet: Welcher Anteil der gesamten Differenzförderhöhe ist bei dem erwarteten Durchflussbereich auf dieses Ventil zurückzuführen? Eine hydraulische Berechnung anhand des veröffentlichten Durchflusskoeffizienten oder Verlustbeiwerts des Ventils liefert eine fundiertere Antwort als die Auswahl nach Nennweite oder dem optischen Eindruck der Bohrung.

Das Ventil beim Betriebsdurchfluss prüfen, nicht nur beim Auslegungsdurchfluss

Die Ventilauswahl beginnt häufig mit einem maximalen Auslegungsdurchfluss, doch Pumpensysteme bleiben selten bei einem einzigen Betriebszustand. Ein Ventil kann beim normalen täglichen Durchfluss vollkommen akzeptabel sein und erst bei Spitzentransfer, Notfall-Bypassbetrieb oder Spülung restriktiv werden. Umgekehrt kann die Spezifikation eines großen Ventils mit vollem Durchgang für eine Leitung, die normalerweise mit geringem Durchfluss betrieben wird, nur wenig messbaren Nutzen bringen.

Für einen aussagekräftigen Vergleich sollten Betreiber und Planer Folgendes ermitteln:

• Das tatsächliche Medium, einschließlich Temperatur, Feststoffgehalt, Viskosität und jeder Neigung zu Materialablagerungen.
• Normale, minimale und maximale Durchflussmengen statt einer einzigen Nenndurchflussangabe.
• Rohrinnendurchmesser und Zustand der Auskleidung am Ventilstandort.
• Die Pumpenkennlinie, den Betriebspunkt und die verfügbare Druckreserve.
• Ob das Ventil ausschließlich zur Absperrung dient oder Reinigung, Entleerung, Umgehung oder zeitweiligen Betrieb mit hohem Durchfluss unterstützen muss.
• Den vom Hersteller angegebenen Durchflusskoeffizienten, die Druckstufe und die Bohrungsabmessungen für das genaue Ventilmodell.

Bei Wasseranwendungen genügt ein vergleichsweise einfacher Vergleich. Flüssigkeiten mit Schwebstoffen, faserigem Material, Ablagerungen oder abrasiven Partikeln erfordern eine umfassendere Betrachtung. Eine verengte Öffnung kann die Geschwindigkeit und den lokalen Verschleiß erhöhen. Ablagerungen in der Nähe des Bohrungsübergangs können den wirksamen Querschnitt mit der Zeit weiter verringern. In solchen Fällen kann eine Ausführung mit vollem Durchgang sowohl die hydraulische Leistung als auch den leichteren Durchtritt von Fremdstoffen unterstützen, wobei Sitzmaterial und Ventilkonstruktion weiterhin zur Anwendung passen müssen.

Geringen Druckabfall nicht mit einer vollständigen Ventilauswahl verwechseln

Eine verlustarme Bohrung löst nicht jedes Betriebsrisiko. Kugelhähne sind normalerweise für die Auf-oder-Zu-Absperrung vorgesehen, sofern die konkrete Ventilausführung nicht für Drosselbetrieb ausgelegt und ausgewählt ist. Wird ein standardmäßiger Absperrkugelhahn teilweise geöffnet zur Durchflussregelung verwendet, kann dies hohe lokale Geschwindigkeiten am Sitz, instabile Regelung, Erosion, Geräusche und vorzeitige Schäden verursachen. Der Vorteil der offenen Bohrung gilt hauptsächlich bei vollständig geöffnetem Ventil.

Auch die Betätigung ist wichtig. Ein hydraulisch korrekt dimensioniertes Ventil, das die vollständig geöffnete Position nicht zuverlässig erreichen kann, kann mehr Widerstand verursachen als erwartet. Betreiber sollten Endanschläge, Drehmoment des Stellantriebs, Stellungsanzeige und den Einfluss des Differenzdrucks auf den Betrieb überprüfen. Regelmäßige Funktionsprüfungen sind insbesondere bei selten verwendeten Notabsperr- oder Bypassventilen sinnvoll.

Auch Einbaudetails können den Nutzen eines Ventils mit vollem Durchgang mindern. Abrupte Reduzierstücke unmittelbar vor oder nach dem Ventil, hervorstehendes Dichtungsmaterial, schlecht ausgerichtete Flansche oder ein stark verschmutzter Filter können Verluste erzeugen, die den eigenen Beitrag des Ventils übersteigen. Das Ventil sollte als Teil der örtlichen Baugruppe und nicht als isolierter Katalogartikel bewertet werden.

Wo dies bei Installationen mit Rohren aus duktilem Gusseisen relevant ist

Rohrnetze aus duktilem Gusseisen umfassen häufig erdverlegte Hauptleitungen, Pumpstationen, Ventilkammern, Abzweiganschlüsse und Zugangsstrukturen. An wichtigen Absperrpunkten sollte die gewählte Bohrung die vorgesehene Aufgabe der Rohrleitung über die gesamte Lebensdauer der Installation hinweg unterstützen, einschließlich gelegentlicher Hochdurchflussbedingungen. Eine Ventilkammer benötigt zudem praktischen Zugang für Betrieb und Inspektion; Komponenten wie eineSchachtabdeckung aus duktilem Gusseisen8 können Teil dieser Zugangsanordnung sein, doch die Auswahl der Abdeckung ersetzt nicht die angemessene Berücksichtigung von Ventilposition, Bedienfreiraum und Entwässerung.

Bei einer gepumpten Hauptleitung aus duktilem Gusseisen lässt sich eine Absperrung mit vollem Durchgang häufig am einfachsten begründen, wenn sich das Ventil nahe dem Pumpenaustritt, auf einer kritischen Transferstrecke oder in einer Leitung mit begrenztem verfügbarem Druck befindet. Ventile mit reduziertem Durchgang können bei kleineren Abzweigen weiterhin geeignet sein, wenn Berechnungen zeigen, dass der zusätzliche Verlust die erforderliche Leistung nicht beeinträchtigt.

Die fundierte Entscheidung basiert auf dem berechneten Druckverlust im erwarteten Betriebsbereich und wird anschließend mit der Pumpenkennlinie sowie dem Betriebszweck des Ventils abgeglichen. Die Bohrungskonstruktion ist in einem Datenblatt ein vergleichsweise kleines Speifikationsdetail, kann jedoch in einer gepumpten Rohrleitung die Zuverlässigkeit des Durchflusses und den Energieverbrauch beeinflussen, solange das Ventil in Betrieb bleibt.
