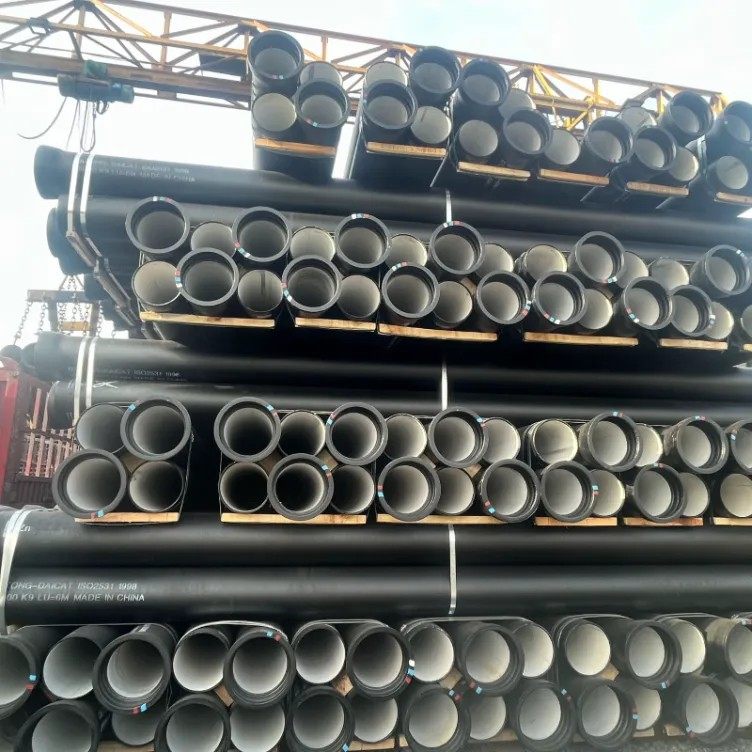

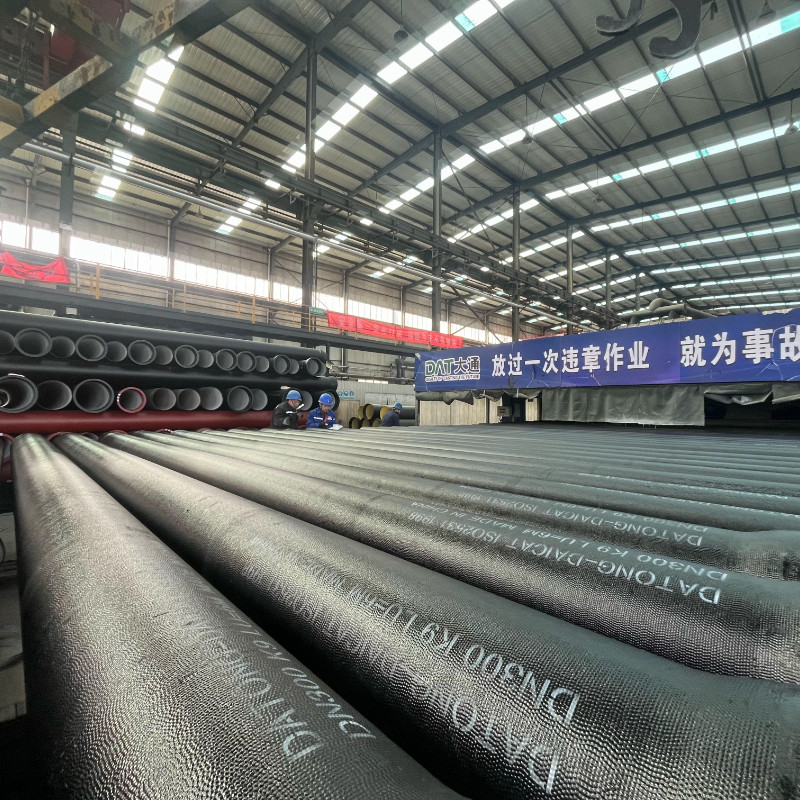

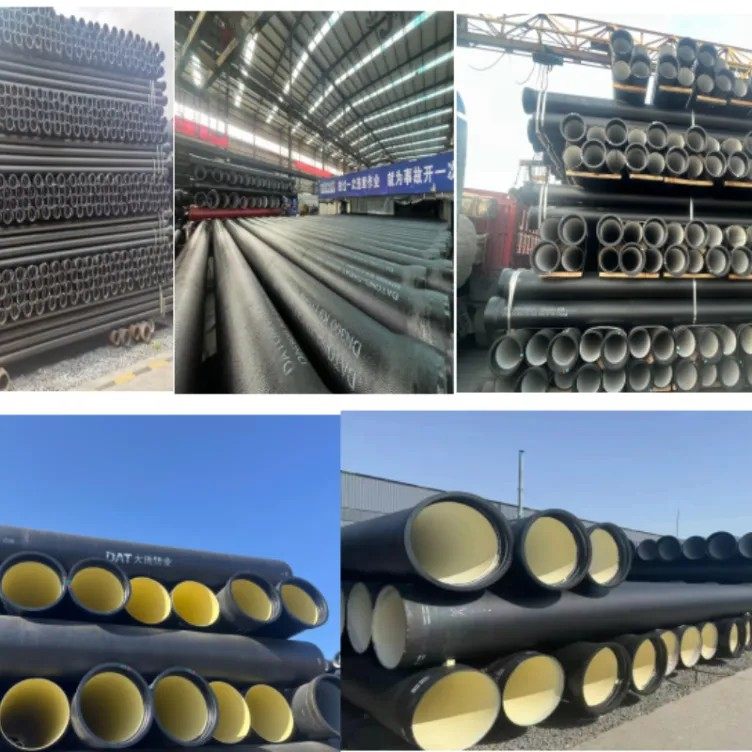

Rohre aus duktilem Gusseisen K9

K9-Rohr aus duktilem Gusseisen ist eine der am weitesten verbreiteten Rohrklassen in modernen Wasserversorgungs-, Entwässerungs- und kommunalen Infrastrukturprojekten. Bekannt für seine hohe Druckbeständigkeit, lange Lebensdauer und hervorragende mechanische Festigkeit, sind Rohre aus duktilem Gusseisen der Klasse K9 weltweit zur bevorzugten Wahl für Ingenieure, Bauunternehmer und staatliche Beschaffungsstellen geworden.

Dieser Artikel bietet einen umfassenden, ingenieurorientierten Überblick über K9-Rohre aus duktilem Gusseisen und behandelt Normen, Druckstufen, Anwendungen, Vorteile, Beschichtungen, Verbindungsarten und wichtige Beschaffungsaspekte.

Was ist ein K9-Rohr aus duktilem Gusseisen?

Ein K9-Rohr aus duktilem Gusseisen bezeichnet ein druckklassifiziertes Rohr, das aus duktilem Gusseisen hergestellt und nach K-Klasse-Drucknormen eingestuft wird, die am häufigsten in ISO 2531, EN 545 und EN 598 definiert sind.

• Material: Duktile Gusseisen (Gusseisen mit Kugelgraphit)

• Druckklasse: K9

• Hauptanwendung: Trinkwasserversorgung, Abwasser, Bewässerung und industrielle Rohrleitungen

Im Vergleich zu traditionellem Grauguss weisen Rohre aus duktilem Gusseisen eine deutlich verbesserte Zugfestigkeit, Dehnung und Schlagfestigkeit auf, wodurch sie sich für erdverlegte Rohrleitungen unter komplexen Boden- und Lastbedingungen eignen.

Verständnis der K9-Druckklasse

Der „K“-Wert gibt die Druckbelastbarkeit des Rohrs auf Grundlage der Wanddicke an.

• K9 ist für Anwendungen mit mittlerem bis hohem Druck ausgelegt

• Typischer Betriebsdruck: bis zu 1.0–1.6 MPa

• Geeignet für die meisten kommunalen Wassertransportnetze

K9 bietet ein optimales Gleichgewicht zwischen Festigkeit und Kosten und ist damit die am häufigsten spezifizierte Klasse in Wasserversorgungsprojekten.

Internationale Normen für K9-Rohre aus duktilem Gusseisen

K9-Rohre aus duktilem Gusseisen werden in Übereinstimmung mit strengen internationalen Normen hergestellt, um Qualität, Sicherheit und Austauschbarkeit zu gewährleisten:

ISO 2531

• Rohre, Formstücke und Zubehör aus duktilem Gusseisen für Druckrohrleitungen

• In globalen Wasserinfrastrukturprojekten weithin anerkannt

EN 545

• Für Trinkwasseranwendungen

• Umfasst Abmessungen, Beschichtungen, mechanische Eigenschaften und Prüfungen

EN 598

• Speziell für Kanalisations- und Abwasserrohrleitungen entwickelt

• Erhöhte Anforderungen an die Korrosionsbeständigkeit

Die Einhaltung dieser Normen gewährleistet eine konstante Leistung, zuverlässige Kompatibilität der Verbindungen und langfristige Haltbarkeit.

Wichtige mechanische Eigenschaften von K9-Rohren aus duktilem Gusseisen

K9-Rohre aus duktilem Gusseisen sind für den Einsatz unter anspruchsvollen Bedingungen ausgelegt:

• Hohe Zugfestigkeit (≥420 MPa)

• Hervorragende Dehnung (≥10%)

• Hohe Schlagfestigkeit

• Hohe Beständigkeit gegen äußere Lasten und Bodenbewegungen

Diese Eigenschaften machen K9-Rohre für tiefe Verlegung, hohe Verkehrslasten und erdbebengefährdete Regionen geeignet.

Häufige Anwendungen von K9-Rohren aus duktilem Gusseisen

K9-Rohre aus duktilem Gusseisen werden in einer Vielzahl von Infrastrukturbereichen eingesetzt:

Wasserversorgungssysteme

• Kommunaler Trinkwassertransport

• Städtische und ländliche Wasserverteilungsnetze

• Pumpstationen und Reservoirs

Abwasser- und Kanalisationssysteme

• Freispiegelsammler

• Druckabwasserhauptleitungen

• Industrielle Abwasserrohrleitungen (EN 598)

Bewässerungs- und Landwirtschaftsprojekte

• Wassertransport über lange Distanzen

• Hochdruck-Bewässerungsrohrleitungen

Industrielle Rohrleitungen

• Kühlwassersysteme

• Feuerlöschleitungen

• Nicht korrosive Industrieflüssigkeiten

Rohrgrößen und Abmessungen

K9-Rohre aus duktilem Gusseisen sind in einem breiten Durchmesserbereich erhältlich, um unterschiedlichen Projektanforderungen gerecht zu werden:

• DN80 – DN2600

• Standardrohrlänge: 6 meters (kundenspezifische Längen verfügbar)

• Maßtoleranzen werden gemäß ISO / EN-Normen strikt kontrolliert

Dieser breite Größenbereich ermöglicht es Ingenieuren, effiziente Netze mit minimalen Formstücken und reduzierten Installationskosten zu planen.

Innen- und Außenbeschichtungen

Innenauskleidung (Zementmörtelauskleidung)

• Schützt die Wasserqualität

• Verhindert Korrosion und Inkrustation

• Verbessert die hydraulische Leistung und die Durchflusseffizienz

Optionen für Außenbeschichtungen

• Zinkbeschichtung + Bitumenanstrich (Standard)

• Zink-Aluminium-Legierungsbeschichtung

• Polyurethan (PU)-Beschichtung

• Epoxidharzbeschichtung im Schmelzhaftverfahren (FBE)

Die Wahl der Beschichtung hängt von der Aggressivität des Bodens, den Umweltbedingungen und den Anforderungen an die Projektlebensdauer ab.

Verbindungsarten für K9-Rohre aus duktilem Gusseisen

Flexible Verbindungen sind ein wesentlicher Vorteil von Rohrleitungssystemen aus duktilem Gusseisen:

• Steckmuffenverbindungen (Tyton-Typ)

• Mechanische Verbindungen

• Zugfeste Verbindungen

• Flanschverbindungen

Flexible Verbindungen ermöglichen leichte Ablenkungen und Bodenbewegungen und verringern so das Risiko von Leckagen und Rohrversagen.

Vorteile von K9-Rohren aus duktilem Gusseisen

Im Vergleich zu Stahl-, PVC- und HDPE-Rohren bieten K9-Rohre aus duktilem Gusseisen deutliche Vorteile:

• Lange Lebensdauer (oft über 50 Jahre)

• Hohe Druck- und Schlagfestigkeit

• Hervorragende Dichtungsleistung

• Geringer Wartungsaufwand

• Umweltfreundlich und recycelbar

• Bewährte Leistung in groß angelegten Infrastrukturprojekten

Diese Vorteile führen zu niedrigeren Lebenszykluskosten und höherer Zuverlässigkeit.

Vorteile bei Installation und Wartung

K9-Rohre aus duktilem Gusseisen sind für eine effiziente Installation ausgelegt:

• Kompatibel mit Standard-Grabenbaumethoden

• Flexible Verbindungen verringern die Anforderungen an die Ausrichtungsgenauigkeit

• Nur minimales Schweißen oder spezielle Werkzeuge erforderlich

Nach der Installation erfordert das System nur wenig Wartung und ist damit ideal für langfristige kommunale Anlagen.

Wichtige Überlegungen bei der Beschaffung von K9-Rohren aus duktilem Gusseisen

Bei der Auswahl eines Lieferanten sollten Käufer auf Folgendes achten:

• Einhaltung von ISO 2531 / EN 545 / EN 598

• Beschichtungssysteme, die für lokale Bodenbedingungen geeignet sind

• Qualitätskontrolle und Druckprüfung

• Verfügbarkeit von Formstücken und Zubehör

• Exporterfahrung und Projektreferenzen

• Verpackungs- und Logistikunterstützung für Überseelieferungen

Ein zuverlässiger Hersteller gewährleistet gleichbleibende Qualität und termingerechte Lieferung für Großprojekte.

Warum K9-Rohre aus duktilem Gusseisen Industriestandard bleiben

Trotz des Aufkommens alternativer Materialien bleibt das K9-Rohr aus duktilem Gusseisen aufgrund seiner unübertroffenen Kombination aus Festigkeit, Haltbarkeit, Flexibilität und Kosteneffizienz ein Maßstab für Druckrohrleitungssysteme.

Für Wasserbehörden, EPC-Auftragnehmer und Infrastrukturentwickler stellen K9-Rohre aus duktilem Gusseisen eine bewährte, risikoarme Lösung für kritische Rohrleitungsnetze dar.

Abschließende Gedanken

K9-Rohr aus duktilem Gusseisen ist nicht nur eine Materialwahl—es ist eine langfristige Infrastrukturinvestition. Seine Fähigkeit, Druck, Korrosion und Umweltbelastungen standzuhalten, macht es zu einer der zuverlässigsten Rohrleitungslösungen für Wasserversorgungs- und Abwassersysteme weltweit.

Für Projekte, die Sicherheit, Langlebigkeit und technische Zuverlässigkeit erfordern, bleibt das K9-Rohr aus duktilem Gusseisen weiterhin die bevorzugte Option.
